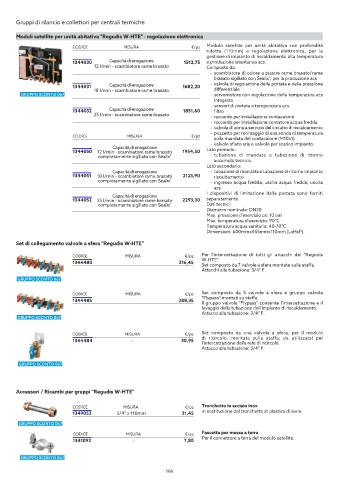

Page 168 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

Moduli satellite per unità abitativa “Regudis W-HTE” - regolazione elettronica
Modulo satellite per unità abitativa con profondità
CODICE MISURA €/pz
ridotta (110mm) e regolazione elettronica, per la
gestione di impianto di riscaldamento alta temperatura
1344030 Capacità di erogazione 1512,75 e produzione istantanea acs.
12 l/min - scambiatore rame brasato Composto da:
- scambiatore di calore a piastre rame brasato/rame
®
brasato sigillato con Sealix , per la produzione acs
1344031 Capacità di erogazione 1682,20 - valvola di regolazione della portata e della pressione
18 l/min - scambiatore rame brasato differenziale
GRUPPO SCONTO 067 - servomotore con regolazione della temperatura acs
integrata
- sensori di portata e temperatura acs
1344032 Capacità di erogazione 1851,60 - filtro
25 l/min - scambiatore rame brasato - raccordo per installazione contacalorie
- raccordo per installazione contatore acqua fredda
- valvola di zona a servizio del circuito di riscaldamento
- pozzetto per montaggio di una sonda di temperatura
CODICE MISURA €/pz
sulla mandata del contacalorie (M10x1)
- valvole sfiato aria e valvole per scarico impianto.
Capacità di erogazione
1344050 12 l/min - scambiatore rame brasato 1954,50 Lato primario:
completamente sigillato con Sealix ® - tubazione di mandata e tubazione di ritorno
accumulo tecnico.
Lato secondario:
Capacità di erogazione - tubazione di mandata e tubazione di ritorno impianto
1344051 18 l/min - scambiatore rame brasato 2123,90 riscaldamento
completamente sigillato con Sealix ® - ingresso acqua fredda, uscita acqua fredda, uscita
acs.
I dispositivi di limitazione della portata sono forniti
Capacità di erogazione
1344052 25 l/min - scambiatore rame brasato 2293,30 separatamente.
completamente sigillato con Sealix ® Dati tecnici:
Diametro nominale: DN20
Max. pressione d’esercizio ps: 10 bar
Max. temperatura d’esercizio: 90°C
Temperatura acqua sanitaria: 40-70°C
Dimensioni: 600mmx455mmx110mm (LxHxP).

Set di collegamento valvole a sfera “Regudis W-HTE”

CODICE MISURA €/pz Per l’intercettazione di tutti gli attacchi del “Regudis
W-HTE”.
1344480 - 216,45
Set composto da 7 valvole a sfera montate sulla staffa.
Attacchi alla tubazione: 3/4” F.
GRUPPO SCONTO 067

CODICE MISURA €/pz Set composto da 5 valvole a sfera e gruppo valvola
“Flypass” montati su staffa.
1344485 - 288,35
Il gruppo valvola “Flypass” consente l’intercettazione e il
lavaggio della tubazione dell’impianto di riscaldamento.
Attacco alla tubazione: 3/4” F.
GRUPPO SCONTO 067

CODICE MISURA €/pz Set composto da una valvola a sfera, per il modulo
di ricircolo, montata sulla staffa; da utilizzarsi per
1344484 - 30,95
l’intercettazione della rete di ricircolo.
Attacco alla tubazione: 3/4” F.

GRUPPO SCONTO 067

Accessori / Ricambi per gruppi “Regudis W-HTE”

CODICE MISURA €/pz Tronchetto in acciaio inox
1349052 3/4” x 110mm 21,45 In sostituzione del tronchetto in plastica di serie.
GRUPPO SCONTO 067

CODICE MISURA €/pz Fascetta per messa a terra
Per il connettore a terra del modulo satellite.
1341092 - 7,80

GRUPPO SCONTO 067
