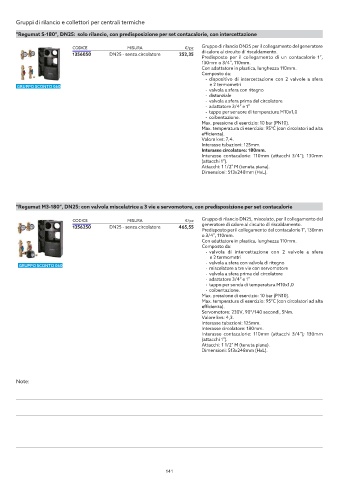

Page 143 - OVENTROP - LISTINO 05-2021

Gruppi di rilancio e collettori per centrali termiche

“Regumat S-180”, DN25: solo rilancio, con predisposizione per set contacalorie, con intercettazione

CODICE MISURA €/pz Gruppo di rilancio DN25 per il collegamento del generatore
di calore al circuito di riscaldamento.
1356050 DN25 - senza circolatore 252,35
Predisposto per il collegamento di un contacalorie 1”,
130mm o 3/4”, 110mm.
Con adattatore in plastica, lunghezza 110mm.
Composto da:
- dispositivo di intercettazione con 2 valvole a sfera
e 2 termometri
GRUPPO SCONTO 060
- valvola a sfera con ritegno
- distanziale
- valvola a sfera prima del circolatore
- adattatore 3/4” e 1”
- tappo per sensore di temperatura M10x1,0
- coibentazione.
Max. pressione di esercizio: 10 bar (PN10).
Max. temperatura di esercizio: 95°C (con circolatori ad alta
efficienza).
Valore kvs: 7,4.
Interasse tubazioni: 125mm.
Interasse circolatore: 180mm.
Interasse contacalorie: 110mm (attacchi 3/4”); 130mm
(attacchi 1”).
Attacchi: 1 1/2” M (tenuta piana).
Dimensioni: 513x248mm (HxL).

“Regumat M3-180”, DN25: con valvola miscelatrice a 3 vie e servomotore, con predisposizione per set contacalorie

CODICE MISURA €/pz Gruppo di rilancio DN25, miscelato, per il collegamento del
generatore di calore al circuito di riscaldamento.
1356250 DN25 - senza circolatore 465,55
Predisposto per il collegamento del contacalorie 1”, 130mm
o 3/4”, 110mm.
Con adattatore in plastica, lunghezza 110mm.
Composto da:
- valvola di intercettazione con 2 valvole a sfera
e 2 termometri
- valvola a sfera con valvola di ritegno
GRUPPO SCONTO 060
- miscelatore a tre vie con servomotore
- valvola a sfera prima del circolatore
- adattatore 3/4” e 1”
- tappo per sonda di temperatura M10x1,0
- coibentazione.
Max. pressione di esercizio: 10 bar (PN10).
Max. temperatura di esercizio: 95°C (con circolatori ad alta
efficienza).
Servomotore: 230V, 90°/140 secondi, 5Nm.
Valore kvs: 4,3.
Interasse tubazioni: 125mm.
Interasse circolatore: 180mm.
Interasse contacalorie: 110mm (attacchi 3/4”); 130mm
(attacchi 1”).
Attacchi: 1 1/2” M (tenuta piana).
Dimensioni: 513x248mm (HxL).
