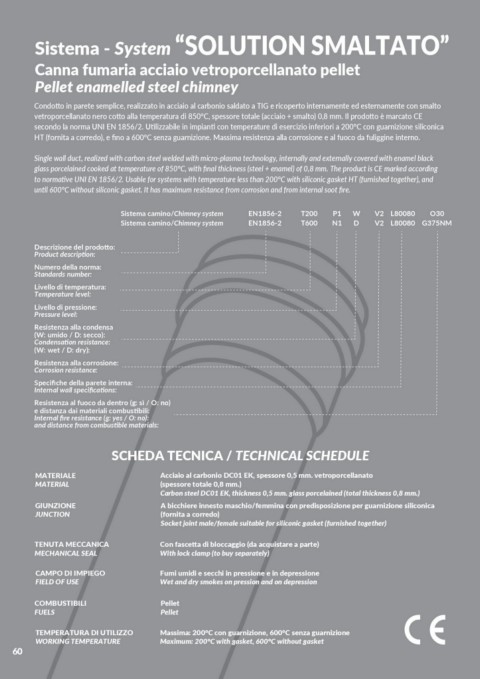

Sistema - System “SOLUTION SMALTATO”

Canna fumaria acciaio vetroporcellanato pellet

Pellet enamelled steel chimney

Condotto in parete semplice, realizzato in acciaio al carbonio saldato a TIG e ricoperto internamente ed esternamente con smalto
vetroporcellanato nero cotto alla temperatura di 850°C, spessore totale (acciaio + smalto) 0,8 mm. Il prodotto è marcato CE
secondo la norma UNI EN 1856/2. Utilizzabile in impianti con temperature di esercizio inferiori a 200°C con guarnizione siliconica
HT (fornita a corredo), e fino a 600°C senza guarnizione. Massima resistenza alla corrosione e al fuoco da fuliggine interno.

Single wall duct, realized with carbon steel welded with micro-plasma technology, internally and externally covered with enamel black
glass porcelained cooked at temperature of 850°C, with final thickness (steel + enamel) of 0,8 mm. The product is CE marked according
to normative UNI EN 1856/2. Usable for systems with temperature less than 200°C with siliconic gasket HT (furnished together), and
until 600°C without siliconic gasket. It has maximum resistance from corrosion and from internal soot fire.

Sistema camino/Chimney system EN1856-2 T200 P1 W V2 L80080 O30
Sistema camino/Chimney system EN1856-2 T600 N1 D V2 L80080 G375NM

Descrizione del prodotto:
Product description:
Numero della norma:
Standards number:
Livello di temperatura:
Temperature level:
Livello di pressione:
Pressure level:
Resistenza alla condensa
(W: umido / D: secco):
Condensation resistance:
(W: wet / D: dry):
Resistenza alla corrosione:
Corrosion resistance:
Specifiche della parete interna:
Internal wall specifications:
Resistenza al fuoco da dentro (g: sì / O: no)
e distanza dai materiali combustibili:
Internal fire resistance (g: yes / O: no):
and distance from combustible materials:

SCHEDA TECNICA / TECHNICAL SCHEDULE

MATERIALE Acciaio al carbonio DC01 EK, spessore 0,5 mm. vetroporcellanato
MATERIAL (spessore totale 0,8 mm.)
Carbon steel DC01 EK, thickness 0,5 mm. glass porcelained (total thickness 0,8 mm.)
GIUNZIONE A bicchiere innesto maschio/femmina con predisposizione per guarnizione siliconica
JUNCTION (fornita a corredo)
Socket joint male/female suitable for siliconic gasket (furnished together)

TENUTA MECCANICA Con fascetta di bloccaggio (da acquistare a parte)
MECHANICAL SEAL With lock clamp (to buy separately)

CAMPO DI IMPIEGO Fumi umidi e secchi in pressione e in depressione
FIELD OF USE Wet and dry smokes on pression and on depression

COMBUSTIBILI Pellet
FUELS Pellet

TEMPERATURA DI UTILIZZO Massima: 200°C con guarnizione, 600°C senza guarnizione
WORKING TEMPERATURE Maximum: 200°C with gasket, 600°C without gasket
