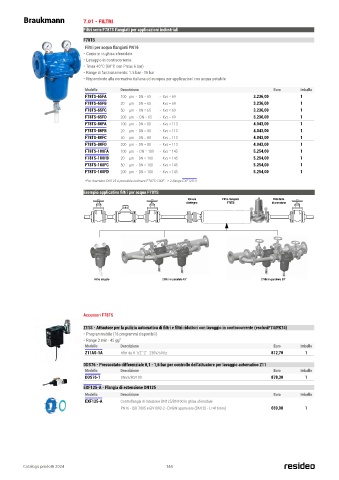

Page 145 - RESIDEO - HONEYWELL HOME - LISTINO 2024

Braukmann 7.01 - FILTRI

Filtri serie F78TS flangiati per applicazioni industriali
F78TS
Filtri per acqua flangiati PN16
• Corpo in in ghisa sferoidale
• Lavaggio in controcorrente
• Tmax 40°C (60°C con Pmax 6 bar)
• Range di funzionamento: 1.5 bar - 16 bar
• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile
Modello Descrizione Euro Imballo
F78TS-65FA 100 µm - DN = 65 - Kvs = 69 3.236,00 1
F78TS-65FB 20 µm - DN = 65 - Kvs = 69 3.236,00 1
F78TS-65FC 50 µm - DN = 65 - Kvs = 69 3.236,00 1
F78TS-65FD 200 µm - DN = 65 - Kvs = 69 3.236,00 1
F78TS-80FA 100 µm - DN = 80 - Kvs = 113 4.043,00 1
F78TS-80FB 20 µm - DN = 80 - Kvs = 113 4.043,00 1
F78TS-80FC 50 µm - DN = 80 - Kvs = 113 4.043,00 1
F78TS-80FD 200 µm - DN = 80 - Kvs = 113 4.043,00 1
F78TS-100FA 100 µm - DN = 100 - Kvs = 145 5.254,00 1
F78TS-100FB 20 µm - DN = 100 - Kvs = 145 5.254,00 1
F78TS-100FC 50 µm - DN = 100 - Kvs = 145 F78TS Reverse rinsing fine filter with flanges
1
5.254,00
F78TS-100FD 200 µm - DN = 100 - Kvs = 145 5.254,00 1
*Per diametro DN125 è possibile ordinare F78TS-100F... + 2 flange EXF125-A
Installation Example
Esempio applicativo filtri per acqua F78TS
Valvola Filtro flangiato Riduttore
di ritegno F78TS di pressione

Filtro singolo 2 filtri in parallelo 45° 2 filtri in parallelo 90°
Single filter 2 filters parallel 45° 2 filters parallel 90°

Accessori F78TS
Installation Guidelines Typical Applications
• Install in horizontal pipework with filter bowl downwards Fine filters of this type are suitable for large residential buildings,
commercial and industrial applications and for central water
Z11S - Attuatore per la pulizia automatica di filtri e filtri riduttori con lavaggio in controcorrente (esclusiF74/FK74)
o This position ensures optimum filter efficiency
Install shutoff valves
• • Programmabile (16 programmi disponibili) supply systems within the limits of their specifications.
Ensure good access
• • Range 3 min - 45 gg” Fine filters of this type are installed:
Euro
o Pressure gauges can be read off easily
Modello Descrizione • Where metal or plastic pipe-work exists Imballo
o Simplifies maintenance and inspection
812,70
1
Z11AS-1A Filtri da R 1/2”-2” - 230V/50Hz • In transfer points of central water supply systems if drainage
• The installation location should be protected against frost is available
•
• DDS76 - Pressostato differenziale 0,1 - 1,6 bar per controllo dell’attuatore per lavaggio automatico Z11
If the downstream system includes appliances which must be
Fit immediately after water meter
o Corresponds to EN 806-2
Modello Descrizione protected against dirt Euro Imballo
DDS76-1 DN65/80/100 878,30 1
EXF125-A - Flangia di estensione DN125
Modello Descrizione Euro Imballo
EXF125-A Controflangia di riduzione DN125/DN100 in ghisa sferoidale
Flow Diagram PN16 - ISO 7005 e EN1092-2 - DVGW approvato (DN125 - L=416mm) 659,00 1
[m 3 /h]
1000 2xDN100*
2xDN80*
500 DN100/125
DN80
EN0H-1178GE23 R0315 • Subject to change 100
DN65
50
144
Catalogo prodotti 2024 10 144 145
145
Flow rate 5
1
0,01 0,05 0,1 0,5 1 5 10 [bar]
Pressure drop
* 2 filters parallel
http://ecc.emea.honeywell.com 3
