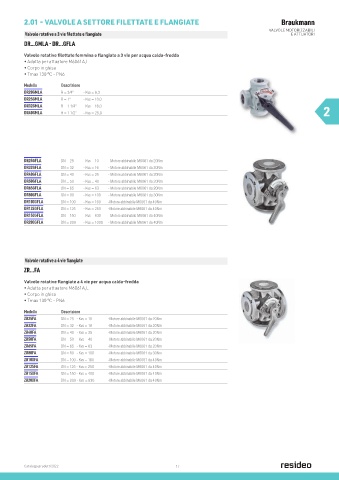

Page 16 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

2.01 - VALVOLE A SETTORE FILETTATE E FLANGIATE Braukmann
VALVOLE MOTORIZZABILI
Valvole rotative a 3 vie filettate e flangiate E ATTUATORI
DR...GMLA - DR...GFLA
Valvole rotative filettate femmina e flangiate a 3 vie per acqua calda-fredda
• Adatta per attuatore M6061A,L
• Corpo in ghisa
• Tmax 130 °C - PN6
Modello Descrizione
DR20GMLA R = 3/4” - Kvs = 6,3
DR25GMLA R = 1” - Kvs = 10,0
DR32GMLA R = 1 1/4” - Kvs = 16,0
DR40GMLA R = 1 1/2” - Kvs = 25,0 2

DR25GFLA DN = 25 - Kvs = 10 - Motore abbinabile M6061 da 20Nm
DR32GFLA DN = 32 - Kvs = 16 - Motore abbinabile M6061 da 20Nm
DR40GFLA DN = 40 - Kvs = 25 - Motore abbinabile M6061 da 20Nm
DR50GFLA DN = 50 - Kvs = 40 - Motore abbinabile M6061 da 20Nm
DR65GFLA DN = 65 - Kvs = 63 - Motore abbinabile M6061 da 20Nm
DR80GFLA DN = 80 - Kvs = 100 - Motore abbinabile M6061 da 30Nm
DR100GFLA DN = 100 - Kvs = 160 -Motore abbinabile M6061 da 40Nm
DR125GFLA DN = 125 - Kvs = 250 -Motore abbinabile M6061 da 40Nm
DR150GFLA DN = 150 - Kvs = 630 - Motore abbinabile M6061 da 40Nm
DR200GFLA DN = 200 - Kvs = 1000 - Motore abbinabile M6061 da 40Nm

Valvole rotative a 4 vie flangiate
ZR...FA

Valvole rotative flangiate a 4 vie per acqua calda-fredda
• Adatta per attuatore M6061A,L
• Corpo in ghisa
• Tmax 130 °C - PN6

Modello Descrizione
ZR25FA DN = 25 - Kvs = 10 -Motore abbinabile M6061 da 20Nm
ZR32FA DN = 32 - Kvs = 16 -Motore abbinabile M6061 da 20Nm
ZR40FA DN = 40 - Kvs = 25 -Motore abbinabile M6061 da 20Nm
ZR50FA DN = 50 - Kvs = 40 -Motore abbinabile M6061 da 20Nm
ZR65FA DN = 65 - Kvs = 63 -Motore abbinabile M6061 da 20Nm
ZR80FA DN = 80 - Kvs = 100 -Motore abbinabile M6061 da 30Nm
ZR100FA DN = 100 - Kvs = 160 -Motore abbinabile M6061 da 40Nm
ZR125FA DN = 125 - Kvs = 250 -Motore abbinabile M6061 da 40Nm
ZR150FA DN = 150 - Kvs = 400 -Motore abbinabile M6061 da 40Nm
ZR200FA DN = 200 - Kvs = 630 -Motore abbinabile M6061 da 40Nm

Catalogo prodotti 2022 17
