P. 10
Braukmann
MODULI DI CONTABILIZZAZIONE
E DISTRIBUZIONE
PER RISCALDAMENTO
E ACQUA SANITARIA
1
NOTA: si consiglia di verificare sempre con gli opportuni dispositivi le coperture radio dei singoli contatori, che potrebbero essere disturbati da eventuali portelle a copertura dei moduli di contabilizzazione. - NOTA: evetualmente a richiesta è possibile montare in un secondo tempo i moduli di comunicazione appropriati sui
EW1101AC1200 + EWA110C1520-MBUS Q3 = 2,5 m3/h, DN15, 110mm, acqua calda 90°C · ·
Come leggere la tabella - Scegliere la tipologia di lettura (diretta, in radiofrequenza o M-Bus) che si vuole effettuare per i contatori di acqua calda e fredda sanitaria; scegliere la tipologia dei contatori di calore (meccanici o ultrasuoni) e la tecnologia di lettura necessaria: dall’intersezione delle opzioni risulteranno le
Lettura M-Bus
EW1100AC1200 + EWA110C1520-MBUS Q3 = 2,5 m3/h, DN15, 110mm, acqua fredda 30°C · ·
EW1101AC1200 + EWA110C1520-PO + EW9200AGZ002 Q3 = 2,5 m3/h, DN15, 110mm, acqua calda 90°C per reti Walk-by · · ·
EW1100AC1200 + EWA110C1520-PO + EW9200AGZ002 Q3 = 2,5 m3/h, DN15, 110mm, acqua fredda 30°C per reti Walk-by · · ·
Contabilizzazione Acqua Lettura in Radiofrequenza
EW1101AC1200 + EWA110C1520-PO + EW9200AGZ001 Q3 = 2,5 m3/h, DN15, 110mm, acqua calda 90°C per reti AMR · ·
EW1100AC1200 + EWA110C1520-PO + EW9200AGZ001 Q3 = 2,5 m3/h, DN15, 110mm, acqua fredda 30°C per reti AMR · ·

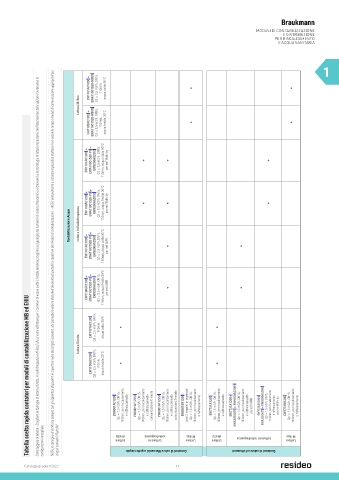

Tabella scelta rapida contatori per moduli di contabilizzazione MB ed EHIU
EW1101AC1200 Q3 = 2,5 m3/h, DN15, 110mm, acqua calda 90°C · ·
Lettura Diretta
EW1100AC1200 Q3 = 2,5 m3/h, DN15, 110mm, acqua fredda 30°C · ·
EW6001AC1200 Qp = 1,5 m3/h, DN15, 110mm, per riscaldamento e raffrescamento EW6001AF1255C Qp = 1,5 m3/h, DN15, 110mm, per riscaldamento e raffrescamento comunicazione C-mode EW6001AF1255S Qp = 1,5 m3/h, DN15, 110mm, per riscaldamento e raffrescamento comunicazione S-mode EW6001BK1200 (con 2 impulsi in ingresso) Qp = 1,5 m3/h, DN15, 110mm, per riscaldamento e raffrescamento EW7731A1200 Qp = 1,5 m3/h, D
configurazioni consigliate. singoli contatori (Retrofit) diretta Lettura Lettura in radiofrequenza Contatori di calore Meccanici a getto singolo M-Bus Lettura diretta Lettura Lettura in radiofrequenza Contatori di calore ad ultrasuoni M-Bus Lettura
Catalogo prodotti 2022 11
