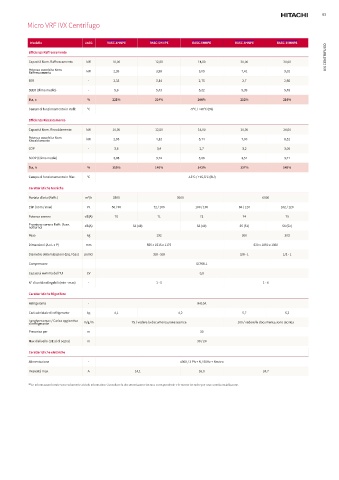

Micro VRF IVX Centrifugo

Modello Unità RASC-4HNPE RASC-5HNPE RASC-6HNPE RASC-8HNPE RASC-10HNPE
IVX CENTRIFUGO
Efficienza Raffrescamento
Capacità Nom. Raffrescamento kW 10,00 12,50 14,00 20,00 24,00
Potenza assorbita Nom.
Raffrescamento kW 2,99 3,98 5,09 7,41 9,02
EER - 3,35 3,14 2,75 2,7 2,66
SEER (clima medio) - 5,6 5,43 5,22 5,39 5,48
Eta, c % 221% 214% 206% 212% 216%
Campo di funzionamento in Raffr. °C -5°C / +46°C (BS)

Efficienza Riscaldamento
Capacità Nom. Riscaldamento kW 10,00 12,50 14,00 20,00 24,00
Potenza assorbita Nom.
Riscaldamento kW 2,95 4,12 5,74 7,00 8,52
COP - 3,8 3,4 2,7 3,2 3,05
SCOP (Clima medio) - 3,98 3,74 3,66 3,51 3,71
Eta, h % 156% 146% 143% 137% 145%
Campo di funzionamento in Risc. °C -15°C / +15,5°C (BU)

Caratteristiche tecniche
Portata d’aria (Raffr.) m 3 /h 3300 3600 6900
ESP (nom / max) Pa 56 / 90 72 / 100 100 / 100 84 / 120 102 / 120
Potenza sonora dB(A) 70 71 72 74 75
Pressione sonora Raffr. (funz. dB(A) 52 (48) 53 (49) 55 (51) 56 (52)
notturno)
Peso kg 192 300 303
Dimensioni (A x L x P) mm 555 x 1515 x 1175 620 x 1850 x 1360
Diametro delle tubazioni (Liq / Gas) pollici 3/8 - 5/8 3/8 - 1 1/2 - 1
Compressore - SCROLL
Capacità minima dell’ UI CV 0,8

N° di unità collegabili (min - max) - 1 - 5 1 - 6
Caratteristiche frigorifere
Refrigerante - R410A
Carica iniziale di refrigerante kg 4,1 4,2 5,7 6,2
Lunghezza max / Carica aggiuntiva m/g/m 75 / vedere la documentazione tecnica 100 / vedere la documentazione tecnica
di refrigerante
Precarica per m 30
Max dislivello (UE al di sopra) m 30 / 20

Caratteristiche elettriche
Alimentazione - 400V / 3 Ph + N / 50Hz + Neutro
Intensità max. A 14,1 16,0 24,7

(1) Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione.
