56

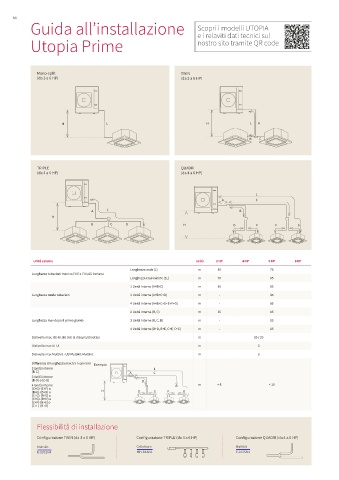

Guida all’installazione Scopri i modelli UTOPIA

e i relaviti dati tecnici sul
Utopia Prime nostro sito tramite QR code

Mono-split TWIN
(da 3 a 6 HP) (da 3 a 6 HP)

H L H L A

B C

TRIPLE QUADRI
(da 4 a 6 HP) (da 4 a 6 HP)

L
A C

A L B
H
B C D H D E F G

Unità esterne Unità 3 HP 4 HP 5 HP 6 HP
Lunghezza reale (L) m 50 75
Lunghezza tubazioni max tra l’UE e l’UI più lontana
Lunghezza equivalente (EL) m 70 95
2 Unità interne (A+B+C) m 50 85
Lunghezza totale tubazioni 3 Unità interne (A+B+C+D) m - 85
4 Unità interne (A+B+C+D+E+F+G) m - 85
2 Unità interne (B, C) m 15 15
Lunghezza max dopo il primo giunto 3 Unità interne (B, C, D) m - 15
4 Unità interne (B+D, B+E, C+F, C+G) m - 15
Dislivello max. UE-UI.(H) (UE al disopra/di sotto) m 30 / 20
Dislivello max UI-UI m 3
Dislivello max Multikit - UI/ Multikit-Multikit m 3
Differenze di lunghezza max tra i vari rami Esempio:
2 Unità interne L
(B-C) A C
3 Unità interne
(B-D) o (C-D) B
4 Unità interne m < 8 < 10
(C+G)-(C+F) o H
(B+E)-(B+D) o D E F G
(C+G)-(B+E) o
(C+G)-(B+D) o
(C+F)-(B+E) o
(C+F)-(B+D)
Flessibilità di installazione

Configurazione TWIN (da 3 a 6 HP) Configurazione TRIPLE (da 4 a 6 HP) Configurazione QUADRI (da 4 a 6 HP)

Multikit Collettore Multikit
E-102SN4 MH-84AN1 E-102SN4
