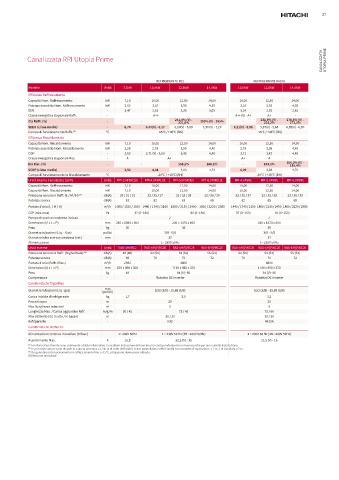

Page 27 - HITACHI - COMMERCIALE E VRF

27

CANALIZZATA UTOPIA PRIME
Canalizzata RPI Utopia Prime

REFRIGERANTE R32 REFRIGERANTE R410A
Modello Unità 7,1kW 10,0kW 12,5kW 14,0kW 10,0kW 12,5kW 14,0kW
Efficienza Raffrescamento
Capacità Nom. Raffrescamento kW 7,10 10,00 12,50 14,00 10,00 12,50 14,00
Potenza assorbita Nom. Raffrescamento kW 2,53 3,10 3,93 4,55 3,10 3,93 4,55
EER - 3,47 3,62 3,26 3,09 3,24 2,92 2,81
Classe energetica stagionale Raffr. - A++ - A++ (V) - A+ A+ -
Eta Raffr. (%) - - 241,0% (V) - 289% (V) - 285% - 231,8% (V) - 276,6% (V) -
273,0%
231,6%
224,2%
SEER (clima medio) - 6,70 6,44(V) - 6,17 6,10(V) - 5,89 7,30 (V) - 7,20 6,21(V) - 5,96 5,87(V) - 5,68 6,99(V) - 6,90
Campo di funzionamento Raffr. (3) °C -15°C / +46°C (BS) -15°C / +46°C (BS)
Efficienza Riscaldamento
Capacità Nom. Riscaldamento kW 7,10 10,00 12,50 14,00 10,00 12,50 14,90
Potenza assorbita Nom. Riscaldamento kW 2,26 2,78 3,95 4,40 2,78 3,95 4,40
COP - 3,63 3,71 (V) - 3,63 3,42 4,40 3,71 3,42 4,40
Classe energetica stagionale Risc. - A A+ - A+ A -
Eta Risc. (%) - - 158,2% 186,2% - 154,2% 185,0% (V) -
185,4%
SCOP (clima medio) - 3,92 4,04 4,03 4,73 4,09 3,93 4,70
Campo di funzionamento in Riscaldamento °C -20°C / +18°C (BH) -20°C / +18°C (BH)
Unità interne Canalizzata 150Pa Unità RPI-3.0FSR(1)E RPI-4.0FSR(1)E RPI-5.0FSR(1)E RPI-6.0FSR(1)E RPI-4.0FSRE RPI-5.0FSRE RPI-6.0FSRE
Capacità Nom. Raffrescamento kW 7,10 10,00 12,50 14,00 10,00 12,50 14,00
Capacità Nom. Riscaldamento kW 7,10 10,00 12,50 14,00 10,00 12,50 14,00
Pressione sonora in Raffr. (L / M / H) (2) dB(A) 29 / 31 / 31 32 / 35 / 37 33 / 35 / 38 33 / 36 / 39 32 / 35 / 37 33 / 35 / 38 33 / 36 / 39
Potenza sonora dB(A) 57 62 65 66 62 65 66
Portata d'aria (L / M / H) m 3 /h 1080 / 1320 / 1560 1440 / 1740 / 2160 1860 / 2130 / 2400 1860 / 2220 / 2580 1440 / 1740 / 2160 1860 / 2130 / 2400 1860 / 2220 / 2580
ESP (min-max) Pa 37 (0~150) 50 (0~150) 37 (0~150) 50 (0~150)
Pompa di scarico condensa inclusa - ✓ ✓
Dimensioni (A x L x P) mm 240 x 1084 x 600 240 x 1474 x 600 240 x 1474 x 600
Peso kg 30 36 36
Diametro tubazioni (Liq. - Gas) pollici 3/8 - 5/8 3/8 - 5/8
Diametro tubo scarico condensa (est.) mm 32 32
Alimentazione - 1~ 230V 50Hz 1~ 230V 50Hz
Unità esterne Unità RAS-3HVRC2 RAS-4H(V)RC2E RAS-5H(V)RC2E RAS-6H(V)RC2E RAS-4H(V)NC2E RAS-5H(V)NC2E RAS-6H(V)NC2E
Pressione sonora in Raffr. (Night Mode) (2) dB(A) 48 (46) 52 (50) 53 (50) 55 (53) 52 (50) 54 (53) 55 (53)
Potenza sonora dB(A) 69 70 70 72 70 70 72
Portata d'aria (Raffr./Risc.) m 3 /h 2982 4800 4800
Dimensioni (A x L x P) mm 629 x 898 x 300 1140 x 950 x 370 1140 x 950 x 370
Peso kg 48 84 (V)- 86 84 (V)- 86
Compressore - Rotativo DC Inverter Rotativo DC Inverter
Caratteristiche frigorifere
mm
Diametro tubazioni (Liq - gas) (pollici) 9,52 (3/8) - 15,88 (5/8) 9,52 (3/8) - 15,88 (5/8)
Carica iniziale di refrigerante kg 1,7 3,0 3,2
Precarica per m 20 20
Max. lunghezza tubazioni m 5 5
Lunghezza Max. / Carica aggiuntiva Refr. m/g/m 50 / 45 75 / 45 75 / 60
Max dislivello (UE in alto / in basso) m 30 / 20 30 / 20
Refrigerante - R32 R410A
Caratteristiche elettriche
Alimentazione elettrica monofase (trifase) - 1~ 230V 50Hz 1 ~ 230V 50 Hz (3N~ 400V 50Hz) 1 ~ 230V 50 Hz (3N~ 400V 50Hz)
Assorbimento Max. A 15,8 22,5 (V) - 15 22,5 (V) - 15
(1) Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione.
(2) Le pressioni sonore sono rilevate in camera anecoica a 1,5m al di sotto dell'unità ( senza pannellatura sotto l'unità) con condotto d'aspirazione a 1 m e di mandata a 2 m.
(3) Per garantire un funzionamento in raffrescamento fino a -15°C, un'opzione deve essere attivata.
(V) Versione monofase.
