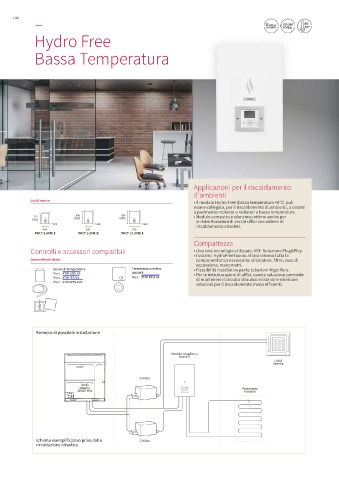

Page 132 - HITACHI - COMMERCIALE E VRF

–
132

Hydro Free

Bassa Temperatura

Applicazioni per il riscaldamento
d'ambienti
Unità interne • Il modulo Hydro Free (bassa temperatura 45°C) può
essere collegato, per il riscaldamento di ambienti, a sistemi
a pavimento radiante o radiatori a bassa temperatura.
890
712 890 (960) • Modulo compatto e silenzioso ottimo anche per
(782) (960) le ristrutturazioni di vecchi uffici con sistemi di
275 360 360 riscaldamento obsoleti.
450 520 670
RWLT-3.0VN1E RWLT-5.0VN1E RWLT-10.0VN1E
Compattezza
Controlli e accessori compatibili • Una sola tecnologia utilizzata: VRF. Soluzione Plug&Play.
• I sistemi HydroFree hanno al loro interno tutta la
Comandi individuali componentistica necessaria: circolatore, filtro, vaso di
espansione, manometri.
Sonda di temperatura Termostato wireless • Flessibilità installativa per le tubazioni frigorifere.
Mod. : ATW-2OS-02 ON/OFF • Per le ristrutturazioni di uffici, questa soluzione permette
Mod. : ATW-ITS-01 Mod. : ATW-RTU-04 di mantenere il circuito idraulico esistente e eliminare
Mod. : ATW-WTS-02Y soluzioni per il riscaldamento meno efficienti.

Esempio di possibile installazione

Modulo idraulico a
bassa T
Unità
interne
CH Box
Unità
esterna Pavimento
air365 Max radiante

schema esemplificativo privo della CH Box
circuitazione idraulica
