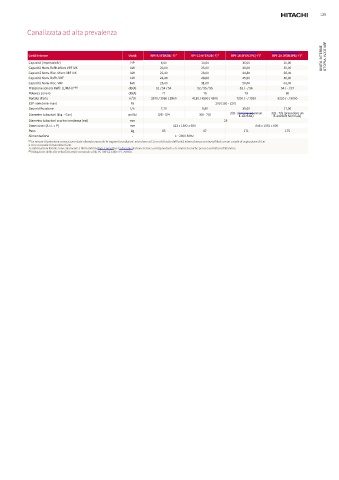

Page 125 - HITACHI - COMMERCIALE E VRF

125

Canalizzata ad alta prevalenza

UNITÀ INTERNE
Unità interne Unità RPI-8.0FSN3E(-F)* RPI-10.0FSN3E(-F)* RPI-16.0FSN3PE(-F)* RPI-20.0FSN3PE(-F)* UTOPIA, IVX E VRF
Capacità (impostabile) HP 8,00 10,00 16,00 20,00
Capacità Nom. Raffr. Micro VRF IVX kW 20,00 25,00 40,00 50,00
Capacità Nom. Risc. Micro VRF IVX kW 22,40 28,00 44,80 56,00
Capacità Nom. Raffr. VRF kW 22,40 28,00 45,00 56,00
Capacità Nom. Risc. VRF kW 25,00 31,00 50,00 63,00
Pressione sonora Raffr. (L/M/H) (1)(3) dB(A) 51 / 54 / 54 52 / 55 / 55 53 / - / 56 54 / - / 57
Potenza sonora dB(A) 77 78 79 80
Portata d'aria m³/h 3570 / 3960 / 3960 4110 / 4500 / 4500 7200 / - / 7920 8220 / - / 9000
ESP nom (min-max) Pa 200 (180 - 220)
Deumidificazione l/h 7,70 8,80 15,00 17,00
Diametro tubazioni (Liq. - Gas) pollici 3/8 - 3/4 3/8 - 7/8 3/8 - 3/4 (prevedere un 3/8 - 7/8 (prevedere un
E-162SN4)
E-242SN3 Normale)
Diametro tubazioni scarico condensa (est) mm 25
Dimensioni (A x L x P) mm 423 x 1592 x 600 846 x 1592 x 600
Peso kg 85 87 171 175
Alimentazione - 1~ 230V 50Hz
(1) Le misure di pressione sonora sono state ottenute secondo le seguenti condizioni: microfono ad 1,5m al di sotto dell'unità interna (senza controsoffitto) con un canale di aspirazione di 1m
e con un canale di mandata di 2m.
Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione.
(2) Attivazione delle alte velocità tramite comando a filo PC-ARFG2-E(B) e PC-ARH1E.
