109

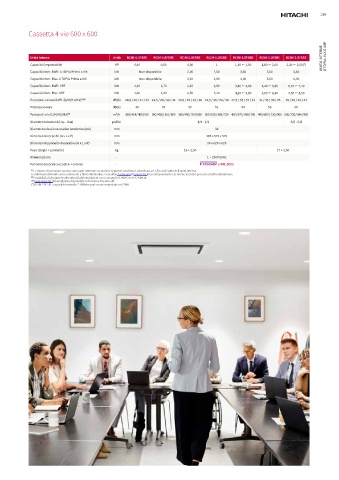

Cassetta 4 vie 600 x 600

UNITÀ INTERNE
Unità interne Unità RCIM-0.4FSRE RCIM-0.6FSRE RCIM-0.8FSRE RCIM-1.0FSRE RCIM-1.5FSRE RCIM-2.0FSRE RCIM-2.5FSRE UTOPIA, IVX E VRF
Capacità (impostabile) HP 0,40 0,60 0,80 1 1,30  1,50 1,80  2,00 2,30  2,50(*)
Capacità Nom. Raffr. UTOPIA Prime e IVX kW Non disponibile 2,00 2,50 3,60 5,00 5,60
Capacità Nom. Risc. UTOPIA Prime e IVX kW Non disponibile 2,20 2,80 4,00 5,60 6,30
Capacità Nom. Raffr. VRF kW 1,10 1,70 2,20 2,80 3,80  4,00 5,20  5,60 6,70  7,10
Capacità Nom. Risc. VRF kW 1,30 1,90 2,50 3,20 4,20  4,80 5,60  6,30 7,50  8,50
Pressione sonora Raffr. (L/M/H1/H2) (1)(3) dB(A) 24,5 / 25 / 27 / 29 24,5 / 28 / 30 / 34 24,5 / 29 / 33 / 36 24,5 / 30 / 34 / 38 27,5 / 33 / 37 / 41 31 / 35 / 39 / 45 35 / 39 / 43 / 47
Potenza sonora dB(A) 43 47 50 51 54 56 60
Portata d'aria (L/M/H1/H2) (4) m³/h 360 / 414 / 468 / 510 360 / 450 / 510 / 600 360 / 480 / 570 / 660 360 / 510 / 600 / 720 420 / 570 / 660 / 780 480 / 600 / 720 / 900 600 / 720 / 840 / 960
Diametro tubazioni (Liq. - Gas) pollici 1/4 - 1/2 3/8 - 5/8
Diametro tubazione scarico condensa (est) mm 32
Dimensioni corpo UI (A x L x P) mm 285 x 570 x 570
Dimensioni pannello decorativo (A x L x P) mm 30 x 620 x 620
Peso (corpo + pannello) kg 16 + 2,50 17 + 2,50
Alimentazione - 1 ~ 230V 50Hz
Pannello decorativo (codice + colore) - P-AP56NAM → RAL 9002
(1) Le misure di pressione sonora sono state ottenute secondo le seguenti condizioni: microfono ad 1,5m al di sotto dell'unità interna.
Le informazioni fornite sono solamente a titolo informativo. Consultare la documentazione tecnica corrispondente e le norme tecniche per una corretta installazione.
(2) Possibilità di sfruttare le alte velocità del ventilatore con i comandi PC-ARFG-E e PC-ARH1E.
(3) Basse velocità del ventilatore disponibile in funzione Thermo-off.
(*) RCIM-2.5FSRE: capacità nominale 7.1kWche può essere impostata su 6.7kW
