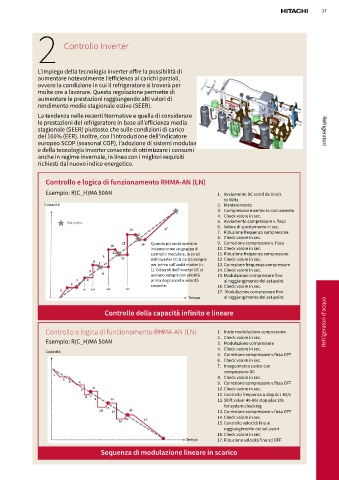

27

2 Controllo Inverter

L’impiego della tecnologia inverter offre la possibilità di
aumentare notevolmente l’efficienza ai carichi parziali,
ovvero la condizione in cui il refrigeratore si troverà per
molte ore a lavorare. Questa regolazione permette di
aumentare le prestazioni raggiungendo alti valori di
rendimento medio stagionale estivo (SEER).
La tendenza nelle recenti Normative e quella di considerare
le prestazioni del refrigeratore in base all’efficienza media
stagionale (SEER) piuttosto che sulle condizioni di carico Refrigeratori
del 100% (EER). Inoltre, con l’introduzione dell’indicatore
europeo SCOP (seasonal COP), l’adozione di sistemi modulanti
e della tecnologia Inverter consente di ottimizzare i consumi
anche in regime invernale, in linea con i migliori requisiti
richiesti dal nuovo indice energetico.

Controllo e logica di funzionamento RHMA-AN (LN)
Esempio: R(C_H)MA 50AN 1. Avviamento DC scroll da 1Hz/s
to 50Hz
Capacità 2. Mantenimento
3. Compressore inverter in caricamento
4. Check valore in sec.
5. Avviamento compressore v. fissa
6. Valore di spostamento in sec.
7. Riduzione frequenza compressore
8. Check valore in sec.
Quando più unità operano 9. Correzione compressore v. fissa
insieme come un gruppo di 10. Check valore in sec.
controllo modulare, lo scroll 11. Riduzione frequenza compressore
dell'inverter CC si carica sempre 12. Check valore in sec.
per primo sull'unità master (n. 13. Correzione frequenza compressore
1). Gli scroll dell'inverter DC si 14. Check valore in sec.
avviano sempre con priorità 15. Modulazione compressore fino
prima degli scroll a velocità al raggiungimento del set-point
costante. 16. Check valore in sec.
17. Modulazione compressore fino
Tempo al raggiungimento del set-point

Controllo della capacità infinito e lineare

Controllo e logica di funzionamento RHMA-AN (LN) 1. Inizio modulazione compressore Refrigeratori d'acqua
2. Check valore in sec.
Esempio: R(C_H)MA 50AN 3. Modulazione compressore
4. Check valore in sec.
Capacità
5. Correzione compressore v.fissa OFF
6. Check valore in sec.
7. Inseguimento carico con
compressore DC
8. Check valore in sec.
9. Correzione compressore v.fissa OFF
10. Check valore in sec.
11. Controllo frequenza a step di 1 Hz/s
12. Shift value: 40-80s stop plus 20s
for system checking
13. Correzione compressore v.fissa OFF
14. Check valore in sec.
15. Controllo velocità fino al
raggiungimento del set-point
16. Check valore in sec.
Tempo 17. Riduzione velocità fino ad OFF
Sequenza di modulazione lineare in scarico
