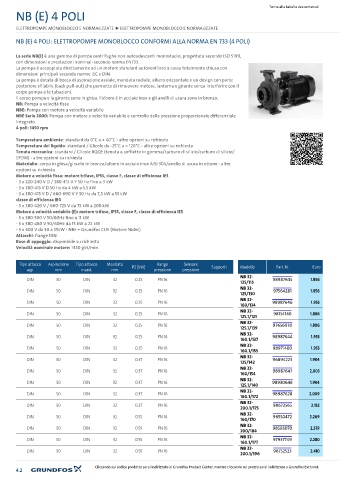

Page 194 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
NB (E) 4 POLI

ELETTROPOMPE MONOBLOCCO E NORMALIZZATE ► ELETTROPOMPE MONOBLOCCO E NORMALIZZATE
NB (E) 4 POLI: ELETTROPOMPE MONOBLOCCO CONFORMI ALLA NORMA EN 733 (4 POLI)

La serie NB(E) è una gamma di pompe centrifughe non autoadescanti monostadio, progettata secondo ISO 5199,
con dimensioni e prestazioni nominali secondo norma EN733.
La pompa è accoppiata direttamente ad un motore standard autoventilato a cassa totalmente chiusa con
dimensioni principali secondo norme IEC e DIN.
La pompa è dotata di bocca di aspirazione assiale, mandata radiale, albero orizzontale e un design con parte
posteriore sfilabile (back pull-out) che permette di rimuovere motore, lanterna e girante senza interferire con il
corpo pompa o le tubazioni.
Il corpo pompa e la girante sono in ghisa, l'albero è in acciaio inox e gli anelli di usura sono in bronzo.
NB: Pompa a velocità fissa
NBE: Pompa con motore a velocità variabile
NBE Serie 2000: Pompa con motore a velocità variabile e controllo della pressione proporzionale differenziale
integrato
4 poli: 1450 rpm

Temperatura ambiente: standard da 0°C a + 40°C - altre opzioni su richiesta
Temperatura del liquido: standard / Glicole da -25°C a + 120°C - altre opzioni su richiesta
Tenuta meccanica: standard / Glicole BQQE (tenuta a soffietto in gomma/carburo di silicio/carburo di silicio/
EPDM) - altre opzioni su richiesta
Materialio: corpo in ghisa/girante in bronzo/albero in acciaio inox AISI 304/anello di usura in ottone - altre
opzioni su richiesta
Motore a velocità fissa: motore trifase, IP55, classe F, classe di efficienza IE3
- 3 x 220-240 V D / 380-415 V Y 50 Hz fino a 3 kW
- 3 x 380-415 V D 50 Hz da 4 kW a 5,5 kW
- 3 x 380-415 V D / 660-690 V Y 50 Hz da 7,5 kW a 55 kW
classe di efficienza IE4
- 3 x 380-420 V / 660-725 V da 75 kW a 200 kW
Motore a velocità variabile (E): motore trifase, IP55, classe F, classe di efficienca IE5
- 3 x 380-500 V 50/60Hz fino a 11 kW
- 3 x 380-480 V 50/60Hz da 15 kW a 22 kW
- 3 x 400 V da 30 a 55kW - NBE + Grundfos CUE (Motore Nidec)
Attacchi: flange DIN
Base di appoggio: disponibile su richiesta
Velocità nominale motore: 1450 giri/min

Tipo attacco Aspirazione Tipo attacco Mandata P2 [kW] Range Sensore Modello Part. N. Euro
asp. mm mand. mm pressione pressione Supporti
NB 32-
DIN 50 DIN 32 0.25 PN 16 125/115 98987645 1.856
NB 32-
DIN 50 DIN 32 0.25 PN 16 125/130 97564281 1.856
NB 32-
DIN 50 DIN 32 0.25 PN 16 160/134 98987646 1.955
NB 32-
DIN 50 DIN 32 0.25 PN 16 125.1/121 98154140 1.886
NB 32-
DIN 50 DIN 32 0.25 PN 16 125.1/139 97656970 1.886
NB 32-
DIN 50 DIN 32 0.25 PN 16 160.1/137 98987644 1.955
NB 32-
DIN 50 DIN 32 0.25 PN 16 160.1/155 98971400 1.955
NB 32-
DIN 50 DIN 32 0.37 PN 16 125/142 96894223 1.904
NB 32-
DIN 50 DIN 32 0.37 PN 16 160/154 98987647 2.003
NB 32-
DIN 50 DIN 32 0.37 PN 16 125.1/140 98930646 1.904
NB 32-
DIN 50 DIN 32 0.37 PN 16 160.1/172 98987628 2.009
NB 32-
DIN 50 DIN 32 0.37 PN 16 200.1/175 98672565 2.152
NB 32-
DIN 50 DIN 32 0.55 PN 16 160/170 96550472 2.269
NB 32-
DIN 50 DIN 32 0.55 PN 16 200/184 98593070 2.379
NB 32-
DIN 50 DIN 32 0.55 PN 16 160.1/177 97937749 2.280
NB 32-
DIN 50 DIN 32 0.55 PN 16 200.1/196 96752523 2.410

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
