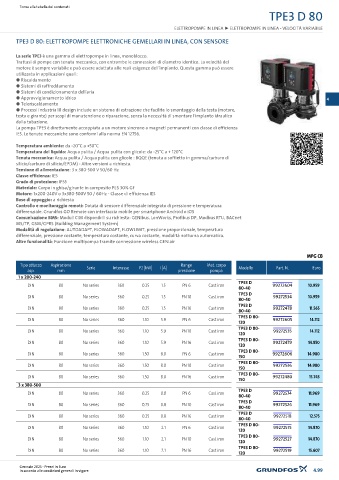

Page 171 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TPE3 D 80

ELETTROPOMPE IN LINEA ► ELETTROPOMPE IN LINEA - VELOCITÀ VARIABILE
TPE3 D 80: ELETTROPOMPE ELETTRONICHE GEMELLARI IN LINEA, CON SENSORE

La serie TPE3 è una gamma di elettropompe in linea, monoblocco.
Trattasi di pompe con tenuta meccanica, con entrambe le connessioni di diametro identico. La velocità del
motore è sempre variabile e può essere adattata alle reali esigenze dell'impianto. Questa gamma può essere
utilizzata in applicazioni quali:
● Riscaldamento
● Sistemi di raffreddamento
● Sistemi di condizionamento dell'aria
● Approvvigionamento idrico 4
● Teleriscaldamento
● Processi industrialiIl design include un sistema di estrazione che facilita lo smontaggio della testa (motore,
testa e girante) per scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico
dalla tubazione.
La pompa TPE3 è direttamente accoppiata a un motore sincrono a magneti permanenti con classe di efficienza
IE5. Le tenute meccaniche sono conformi alla norma EN 12756.

Temperatura ambiente: da -20°C a +50°C
Temperatura del liquido: Acqua pulita / Acqua pulita con glicole: da -25°C a + 120°C
Tenuta meccanica: Acqua pulita / Acqua pulita con glicole : BQQE (tenuta a soffietto in gomma/carburo di
silicio/carburo di silicio/EPDM) - Altre versioni a richiesta.
Tensione di alimentazione: 3 x 380-500 V 50/60 Hz
Classe efficienza: IE5
Grado di protezione: IP55
Materiale: Corpo in ghisa/girante in composito PES 30% GF
Motore: 1x200-240V o 3x380-500V 50 / 60Hz - Classe di efficienza IE5
Base di appoggio: a richiesta
Controllo e monitoraggio remoti: Dotata di sensore differenziale integrato di pressione e temperatura
differenziale. Grundfos GO Remote con interfaccia mobile per smartphone Android o iOS
Comunicazione BMS: Moduli CIM disponibili su richiesta: GENIbus, LonWorks, Profibus DP, Modbus RTU, BACnet
MS/TP, GSM/GPRS (Building Management System)
Modalità di regolazione: AUTOADAPT, FLOWADAPT, FLOWLIMIT, pressione proporzionale, temperatura
differenziale, pressione costante, temperatura costante, curva costante, modalità notturna automatica.
Altre funzionalità: Funzione multipompa tramite connessione wireless GENIair

MPG CB

Tipo attacco Aspirazione Range Mat. corpo
asp. mm Serie Interasse P2 [kW] I [A] pressione pompa Modello Part. N. Euro
1 x 200-240
TPE3 D
DIN 80 No series 360 0.25 1.5 PN 6 Cast iron 80-40 99272604 10.959
TPE3 D
DIN 80 No series 360 0.25 1.5 PN 10 Cast iron 80-40 99272534 10.959
TPE3 D
DIN 80 No series 360 0.25 1.5 PN 16 Cast iron 80-40 99272478 11.565
TPE3 D 80-
DIN 80 No series 360 1.10 5.9 PN 6 Cast iron 120 99272605 14.112
TPE3 D 80-
DIN 80 No series 360 1.10 5.9 PN 10 Cast iron 120 99272535 14.112
TPE3 D 80-
DIN 80 No series 360 1.10 5.9 PN 16 Cast iron 120 99272479 14.850
TPE3 D 80-
DIN 80 No series 360 1.50 8.0 PN 6 Cast iron 150 99272606 14.980
DIN 80 No series 360 1.50 8.0 PN 10 Cast iron TPE3 D 80- 99272536 14.980
150
TPE3 D 80-
DIN 80 No series 360 1.50 8.0 PN 16 Cast iron 150 99272480 15.743
3 x 380-500
TPE3 D
DIN 80 No series 360 0.25 0.8 PN 6 Cast iron 80-40 99272574 11.969
TPE3 D
DIN 80 No series 360 0.25 0.8 PN 10 Cast iron 80-40 99272526 11.969
DIN 80 No series 360 0.25 0.8 PN 16 Cast iron TPE3 D 99272518 12.575
80-40
TPE3 D 80-
DIN 80 No series 360 1.10 2.1 PN 6 Cast iron 120 99272575 14.870
TPE3 D 80-
DIN 80 No series 360 1.10 2.1 PN 10 Cast iron 120 99272527 14.870
TPE3 D 80-
DIN 80 No series 360 1.10 2.1 PN 16 Cast iron 120 99272519 15.607

Gennaio 2025 - Prezzi in Euro
In accordo alle condizioni generali in vigore 4.99
