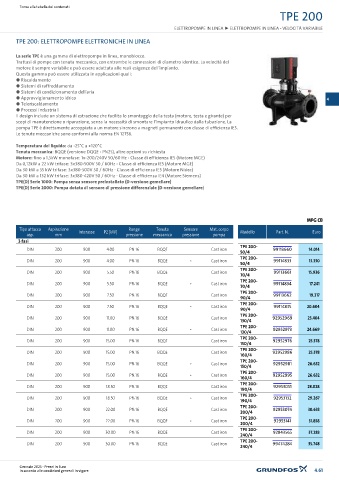

Page 133 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TPE 200

ELETTROPOMPE IN LINEA ► ELETTROPOMPE IN LINEA - VELOCITÀ VARIABILE
TPE 200: ELETTROPOMPE ELETTRONICHE IN LINEA

La serie TPE è una gamma di elettropompe in linea, monoblocco.
Trattasi di pompe con tenuta meccanica, con entrambe le connessioni di diametro identico. La velocità del
motore è sempre variabile e può essere adattata alle reali esigenze dell'impianto.
Questa gamma può essere utilizzata in applicazioni quali:
● Riscaldamento
● Sistemi di raffreddamento
● Sistemi di condizionamento dell'aria
● Approvvigionamento idrico 4
● Teleriscaldamento
● Processi industriali
Il design include un sistema di estrazione che facilita lo smontaggio della testa (motore, testa e girante) per
scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico dalla tubazione. La
pompa TPE è direttamente accoppiata a un motore sincrono a magneti permanenti con classe di efficienza IE5.
Le tenute meccaniche sono conformi alla norma EN 12756.

Temperatura del liquido: da -25°C a +120°C
Tenuta meccanica: BQQE (versione DQQE - PN25), altre opzioni su richiesta
Motore: fino a 1,5kW monofase: 1x-200/240V 50/60 Hz - Classe di efficienza IE5 (Motore MGE)
Da 0,12kW a 22 kW trifase: 3x380-500V 50 / 60Hz - Classe di efficienza IE5 (Motore MGE)
Da 30 kW a 55 kW trifase: 3x380-500V 50 / 60Hz - Classe di efficienza IE5 (Motore Nidec)
Da 30 kW a 132 kW trifase: 3x380-420V 50 / 60Hz - Classe di efficienza IE4 (Motore Siemens)
TPE(D) Serie 1000: Pompa senza sensore preinstallato (D-versione gemellare)
TPE(D) Serie 2000: Pompa dotata di sensore di pressione differenziale (D-versione gemellare)

MPG CB
Tipo attacco Aspirazione Range Tenuta Sensore Mat. corpo
asp. mm Interasse P2 [kW] pressione meccanica pressione pompa Modello Part. N. Euro
3 fasi
TPE 200-
DIN 200 900 4.00 PN 16 BQQE Cast iron 99113660 14.014
50/4
TPE 200-
DIN 200 900 4.00 PN 16 BQQE • Cast iron 99114833 15.330
50/4
TPE 200-
DIN 200 900 5.50 PN 16 BQQE Cast iron 99113661 15.936
70/4
TPE 200-
DIN 200 900 5.50 PN 16 BQQE • Cast iron 99114834 17.241
70/4
TPE 200-
DIN 200 900 7.50 PN 16 BQQE Cast iron 99113662 19.317
90/4
TPE 200-
DIN 200 900 7.50 PN 16 BQQE • Cast iron 99114835 20.604
90/4
TPE 200-
DIN 200 900 11.00 PN 16 BQQE Cast iron 92952969 23.404
130/4
DIN 200 900 11.00 PN 16 BQQE • Cast iron TPE 200- 92952973 24.669
130/4
TPE 200-
DIN 200 900 15.00 PN 16 BQQE Cast iron 92952976 25.378
150/4
TPE 200-
DIN 200 900 15.00 PN 16 BQQE Cast iron 92952986 25.378
160/4
TPE 200-
DIN 200 900 15.00 PN 16 BQQE • Cast iron 150/4 92952981 26.632
TPE 200-
DIN 200 900 15.00 PN 16 BQQE • Cast iron 92952995 26.632
160/4
TPE 200-
DIN 200 900 18.50 PN 16 BQQE Cast iron 92953051 28.028
190/4
TPE 200-
DIN 200 900 18.50 PN 16 BQQE • Cast iron 92953132 29.267
190/4
TPE 200-
DIN 200 900 22.00 PN 16 BQQE Cast iron 92953074 30.633
200/4
TPE 200-
DIN 200 900 22.00 PN 16 BQQE • Cast iron 92953141 31.858
200/4
TPE 200-
DIN 200 900 30.00 PN 16 BQQE Cast iron 92843565 37.283
240/4
TPE 200-
DIN 200 900 30.00 PN 16 BQQE Cast iron 99474284 35.748
240/4
Gennaio 2025 - Prezzi in Euro
In accordo alle condizioni generali in vigore 4.61
