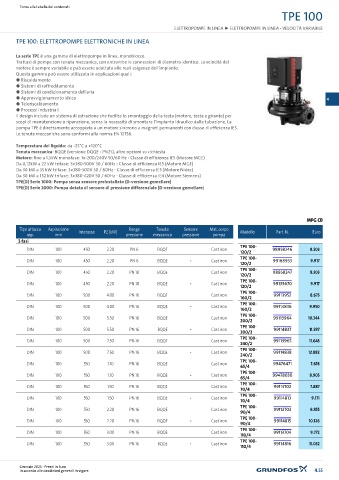

Page 127 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TPE 100

ELETTROPOMPE IN LINEA ► ELETTROPOMPE IN LINEA - VELOCITÀ VARIABILE
TPE 100: ELETTROPOMPE ELETTRONICHE IN LINEA

La serie TPE è una gamma di elettropompe in linea, monoblocco.
Trattasi di pompe con tenuta meccanica, con entrambe le connessioni di diametro identico. La velocità del
motore è sempre variabile e può essere adattata alle reali esigenze dell'impianto.
Questa gamma può essere utilizzata in applicazioni quali:
● Riscaldamento
● Sistemi di raffreddamento
● Sistemi di condizionamento dell'aria
● Approvvigionamento idrico 4
● Teleriscaldamento
● Processi industriali
Il design include un sistema di estrazione che facilita lo smontaggio della testa (motore, testa e girante) per
scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico dalla tubazione. La
pompa TPE è direttamente accoppiata a un motore sincrono a magneti permanenti con classe di efficienza IE5.
Le tenute meccaniche sono conformi alla norma EN 12756.

Temperatura del liquido: da -25°C a +120°C
Tenuta meccanica: BQQE (versione DQQE - PN25), altre opzioni su richiesta
Motore: fino a 1,5kW monofase: 1x-200/240V 50/60 Hz - Classe di efficienza IE5 (Motore MGE)
Da 0,12kW a 22 kW trifase: 3x380-500V 50 / 60Hz - Classe di efficienza IE5 (Motore MGE)
Da 30 kW a 55 kW trifase: 3x380-500V 50 / 60Hz - Classe di efficienza IE5 (Motore Nidec)
Da 30 kW a 132 kW trifase: 3x380-420V 50 / 60Hz - Classe di efficienza IE4 (Motore Siemens)
TPE(D) Serie 1000: Pompa senza sensore preinstallato (D-versione gemellare)
TPE(D) Serie 2000: Pompa dotata di sensore di pressione differenziale (D-versione gemellare)

MPG CB
Tipo attacco Aspirazione Range Tenuta Sensore Mat. corpo
asp. mm Interasse P2 [kW] pressione meccanica pressione pompa Modello Part. N. Euro
3 fasi
TPE 100-
DIN 100 450 2.20 PN 6 BQQE Cast iron 98958246 8.503
120/2
TPE 100-
DIN 100 450 2.20 PN 6 BQQE • Cast iron 99168933 9.917
120/2
TPE 100-
DIN 100 450 2.20 PN 10 BQQE Cast iron 98958247 8.503
120/2
TPE 100-
DIN 100 450 2.20 PN 10 BQQE • Cast iron 99133670 9.917
120/2
TPE 100-
DIN 100 500 4.00 PN 16 BQQE Cast iron 99113952 8.675
160/2
TPE 100-
DIN 100 500 4.00 PN 16 BQQE • Cast iron 99114836 9.950
160/2
TPE 100-
DIN 100 500 5.50 PN 16 BQQE Cast iron 99113964 10.344
200/2
DIN 100 500 5.50 PN 16 BQQE • Cast iron TPE 100- 99114837 11.597
200/2
TPE 100-
DIN 100 500 7.50 PN 16 BQQE Cast iron 99113965 11.645
240/2
TPE 100-
DIN 100 500 7.50 PN 16 BQQE • Cast iron 99114838 12.882
240/2
TPE 100-
DIN 100 550 1.10 PN 16 BQQE Cast iron 65/4 99476471 7.618
TPE 100-
DIN 100 550 1.10 PN 16 BQQE • Cast iron 99478030 8.905
65/4
TPE 100-
DIN 100 550 1.50 PN 16 BQQE Cast iron 99113702 7.887
70/4
TPE 100-
DIN 100 550 1.50 PN 16 BQQE • Cast iron 99114813 9.171
70/4
TPE 100-
DIN 100 550 2.20 PN 16 BQQE Cast iron 99113703 8.855
90/4
TPE 100-
DIN 100 550 2.20 PN 16 BQQE • Cast iron 99114815 10.126
90/4
TPE 100-
DIN 100 550 3.00 PN 16 BQQE Cast iron 99113704 9.772
110/4
TPE 100-
DIN 100 550 3.00 PN 16 BQQE • Cast iron 99114816 11.032
110/4
Gennaio 2025 - Prezzi in Euro
In accordo alle condizioni generali in vigore 4.55
