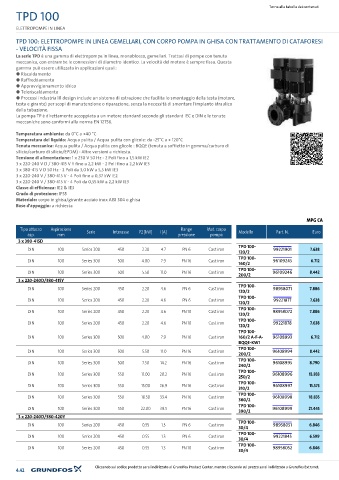

Page 114 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TPD 100

ELETTROPOMPE IN LINEA
TPD 100: ELETTROPOMPE IN LINEA GEMELLARI, CON CORPO POMPA IN GHISA CON TRATTAMENTO DI CATAFORESI
- VELOCITÀ FISSA
La serie TPD è una gamma di elettropompe in linea, monoblocco, gemellari. Trattasi di pompe con tenuta
meccanica, con entrambe le connessioni di diametro identico. La velocità del motore è sempre fissa. Questa
gamma può essere utilizzata in applicazioni quali:
● Riscaldamento
● Raffreddamento
● Approvvigionamento idrico
● Teleriscaldamento
● Processi industrialiIl design include un sistema di estrazione che facilita lo smontaggio della testa (motore,
testa e girante) per scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico
dalla tubazione.
La pompa TP è direttamente accoppiata a un motore standard secondo gli standard IEC e DIN e le tenute
meccaniche sono conformi alla norma EN 12756.

Temperatura ambiente: da 0°C a +40 °C
Temperatura del liquido: Acqua pulita / Acqua pulita con glicole: da -25°C a + 120°C
Tenuta meccanica: Acqua pulita / Acqua pulita con glicole : BQQE (tenuta a soffietto in gomma/carburo di
silicio/carburo di silicio/EPDM) - Altre versioni a richiesta.
Tensione di alimentazione: 1 x 230 V 50 Hz - 2 Poli fino a 1,5 kW IE2
3 x 220-240 V D / 380-415 V Y fino a 2,2 kW - 2 Poli fino a 2,2 kW IE3
3 x 380-415 V D 50 Hz - 2 Poli da 3,0 kW a 5,5 kW IE3
3 x 220-240 V / 380-415 V - 4 Poli fino a 0,37 kW IE2
3 x 220-240 V / 380-415 V - 4 Poli da 0,55 kW a 2,2 kW IE3
Classe di efficienza: IE2 & IE3
Grado di protezione: IP55
Materiale: corpo in ghisa/girante acciaio inox AISI 304 o ghisa
Base d'appoggio: a richiesta

MPG CA
Tipo attacco Aspirazione Range Mat. corpo
asp. mm Serie Interasse P2 [kW] I [A] pressione pompa Modello Part. N. Euro
3 x 380-415D
TPD 100-
DIN 100 Series 200 450 2.20 4.7 PN 6 Cast iron 120/2 99221901 7.638
TPD 100-
DIN 100 Series 300 500 4.00 7.9 PN 16 Cast iron 160/2 96109245 6.712
TPD 100-
DIN 100 Series 300 500 5.50 11.0 PN 16 Cast iron 200/2 96109246 8.442
3 x 220-240D/380-415Y
TPD 100-
DIN 100 Series 200 450 2.20 4.6 PN 6 Cast iron 120/2 98958071 7.886
TPD 100-
DIN 100 Series 200 450 2.20 4.6 PN 6 Cast iron 120/2 99221877 7.638
TPD 100-
DIN 100 Series 200 450 2.20 4.6 PN 10 Cast iron 120/2 98958072 7.886
TPD 100-
DIN 100 Series 200 450 2.20 4.6 PN 10 Cast iron 120/2 99221878 7.638
TPD 100-
DIN 100 Series 300 500 4.00 7.9 PN 16 Cast iron 160/2 A-F-A- 96108993 6.712
BQQE-KW1
TPD 100-
DIN 100 Series 300 500 5.50 11.0 PN 16 Cast iron 200/2 96108994 8.442
TPD 100-
DIN 100 Series 300 500 7.50 14.2 PN 16 Cast iron 240/2 96108995 8.790
TPD 100-
DIN 100 Series 300 550 11.00 20.2 PN 16 Cast iron 250/2 96108996 13.833
TPD 100-
DIN 100 Series 300 550 15.00 26.9 PN 16 Cast iron 310/2 96108997 15.573
TPD 100-
DIN 100 Series 300 550 18.50 33.4 PN 16 Cast iron 360/2 96108998 18.835
TPD 100-
DIN 100 Series 300 550 22.00 39.5 PN 16 Cast iron 390/2 96108999 21.445
3 x 220-240D/380-420Y
TPD 100-
DIN 100 Series 200 450 0.55 1.3 PN 6 Cast iron 30/4 98958051 6.846
TPD 100-
DIN 100 Series 200 450 0.55 1.3 PN 6 Cast iron 30/4 99221845 6.599
TPD 100-
DIN 100 Series 200 450 0.55 1.3 PN 10 Cast iron 30/4 98958052 6.846

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
4.42
