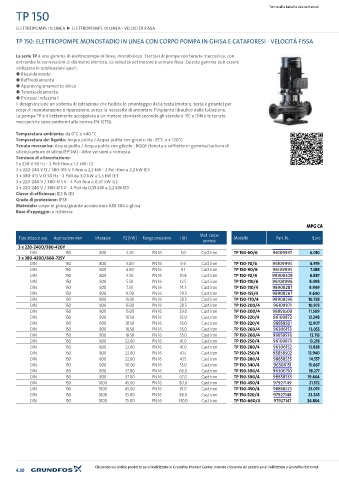

Page 102 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TP 150

ELETTROPOMPE IN LINEA ► ELETTROPOMPE IN LINEA - VELOCITÀ FISSA
TP 150: ELETTROPOMPE MONOSTADIO IN LINEA CON CORPO POMPA IN GHISA E CATAFORESI - VELOCITÀ FISSA

La serie TP è una gamma di elettropompe in linea, monoblocco. Trattasi di pompe con tenuta meccanica, con
entrambe le connessioni di diametro identico. La velocità del motore è sempre fissa. Questa gamma può essere
utilizzata in applicazioni quali:
● Riscaldamento
● Raffreddamento
● Approvvigionamento idrico
● Teleriscaldamento
● Processi industriali
Il design include un sistema di estrazione che facilita lo smontaggio della testa (motore, testa e girante) per
scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico dalla tubazione.
La pompa TP è direttamente accoppiata a un motore standard secondo gli standard IEC e DIN e le tenute
meccaniche sono conformi alla norma EN 12756.

Temperatura ambiente: da 0°C a +40 °C
Temperatura del liquido: Acqua pulita / Acqua pulita con glicole: da -25°C a + 120°C
Tenuta meccanica: Acqua pulita / Acqua pulita con glicole : BQQE (tenuta a soffietto in gomma/carburo di
silicio/carburo di silicio/EPDM) - Altre versioni a richiesta.
Tensione di alimentazione:
1 x 230 V 50 Hz - 2 Poli fino a 1,5 kW IE2
3 x 220-240 V D / 380-415 V Y fino a 2,2 kW - 2 Poli fino a 2,2 kW IE3
3 x 380-415 V D 50 Hz - 2 Poli da 3,0 kW a 5,5 kW IE3
3 x 220-240 V / 380-415 V - 4 Poli fino a 0,37 kW IE2
3 x 220-240 V / 380-415 V - 4 Poli da 0,55 kW a 2,2 kW IE3
Classe di efficienza: IE2 & IE3
Grado di protezione: IP55
Materiale: corpo in ghisa/girante acciaio inox AISI 304 o ghisa
Base d'appoggio: a richiesta

MPG CA
Mat. corpo
Tipo attacco asp. Aspirazione mm Interasse P2 [kW] Range pressione I [A] Modello Part. N. Euro
pompa
3 x 220-240D/380-420Y
DIN 150 800 2.20 PN 16 5.0 Cast iron TP 150-60/6 96109937 6.010
3 x 380-420D/660-725Y
DIN 150 800 3.00 PN 16 6.9 Cast iron TP 150-70/6 96109994 6.919
DIN 150 800 4.00 PN 16 9.1 Cast iron TP 150-90/6 96109995 7.588
DIN 150 800 5.50 PN 16 10.8 Cast iron TP 150-70/4 98908308 6.887
DIN 150 800 5.50 PN 16 12.5 Cast iron TP 150-110/6 96109996 8.498
DIN 150 800 7.50 PN 16 14.3 Cast iron TP 150-110/4 98908287 8.949
DIN 150 800 11.00 PN 16 20.5 Cast iron TP 150-155/4 98908267 9.640
DIN 150 800 15.00 PN 16 28.5 Cast iron TP 150-170/4 98908236 10.728
DIN 150 800 15.00 PN 16 28.5 Cast iron TP 150-200/4 96109871 10.973
DIN 150 800 15.00 PN 16 29.0 Cast iron TP 150-200/4 98858500 11.509
DIN 150 800 18.50 PN 16 35.0 Cast iron TP 150-220/4 96109872 12.248
DIN 150 800 18.50 PN 16 35.0 Cast iron TP 150-220/4 98858501 12.907
DIN 150 800 18.50 PN 16 35.0 Cast iron TP 150-260/4 96306153 13.055
DIN 150 800 18.50 PN 16 35.0 Cast iron TP 150-260/4 98858536 13.713
DIN 150 800 22.00 PN 16 41.0 Cast iron TP 150-250/4 96109873 13.218
DIN 150 800 22.00 PN 16 41.0 Cast iron TP 150-280/4 96306152 13.838
DIN 150 800 22.00 PN 16 41.5 Cast iron TP 150-250/4 98858502 13.940
DIN 150 800 22.00 PN 16 41.5 Cast iron TP 150-280/4 98858535 14.557
DIN 150 800 30.00 PN 16 55.0 Cast iron TP 150-340/4 96306151 15.667
DIN 150 800 37.00 PN 16 66.0 Cast iron TP 150-390/4 96306150 18.277
DIN 150 800 37.00 PN 16 67.0 Cast iron TP 150-390/4 98858533 19.604
DIN 150 1000 45.00 PN 16 80.0 Cast iron TP 150-450/4 97927149 21.572
DIN 150 1000 45.00 PN 16 81.0 Cast iron TP 150-450/4 98858573 23.019
DIN 150 1000 55.00 PN 16 96.0 Cast iron TP 150-520/4 97927148 23.245
DIN 150 1000 75.00 PN 16 130.0 Cast iron TP 150-660/4 97927147 26.804

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
