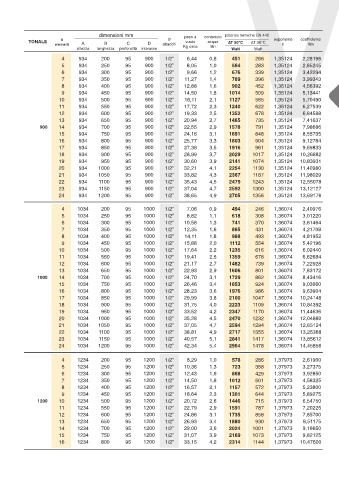

Page 31 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
TONALE vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
4 934 200 95 900 1/2” 6,44 0,8 451 266 1,35124 2,28196
5 934 250 95 900 1/2” 8,05 1,0 564 283 1,35124 2,85245
6 934 300 95 900 1/2” 9,66 1,2 676 339 1,35124 3,42294
7 934 350 95 900 1/2” 11,27 1,4 789 396 1,35124 3,99343
8 934 400 95 900 1/2” 12,88 1,6 902 452 1,35124 4,56392
9 934 450 95 900 1/2” 14,50 1,8 1014 509 1,35124 5,13441
10 934 500 95 900 1/2” 16,11 2,1 1127 565 1,35124 5,70490
11 934 550 95 900 1/2” 17,72 2,3 1240 622 1,35124 6,27539
12 934 600 95 900 1/2” 19,33 2,5 1352 678 1,35124 6,84588
13 934 650 95 900 1/2” 20,94 2,7 1465 735 1,35124 7,41637
900 14 934 700 95 900 1/2” 22,55 2,9 1578 791 1,35124 7,98686
15 934 750 95 900 1/2” 24,16 3,1 1691 848 1,35124 8,55735
16 934 800 95 900 1/2” 25,77 3,3 1803 904 1,35124 9,12784
17 934 850 95 900 1/2” 27,38 3,5 1916 961 1,35124 9,69833
18 934 900 95 900 1/2” 28,99 3,7 2029 1017 1,35124 10,26882
19 934 950 95 900 1/2” 30,60 3,9 2141 1074 1,35124 10,83931
20 934 1000 95 900 1/2” 32,21 4,1 2254 1130 1,35124 11,40980
21 934 1050 95 900 1/2” 33,82 4,3 2367 1187 1,35124 11,98029
22 934 1100 95 900 1/2” 35,43 4,5 2479 1243 1,35124 12,55078
23 934 1150 95 900 1/2” 37,04 4,7 2592 1300 1,35124 13,12127
24 934 1200 95 900 1/2” 38,65 4,9 2705 1356 1,35124 13,69176

4 1034 200 95 1000 1/2” 7,06 0,9 494 246 1,36074 2,40976
5 1034 250 95 1000 1/2” 8,82 1,1 618 308 1,36074 3,01220
6 1034 300 95 1000 1/2” 10,58 1,3 741 370 1,36074 3,61464
7 1034 350 95 1000 1/2” 12,35 1,6 865 431 1,36074 4,21708
8 1034 400 95 1000 1/2” 14,11 1,8 988 493 1,36074 4,81952
9 1034 450 95 1000 1/2” 15,88 2,0 1112 554 1,36074 5,42196
10 1034 500 95 1000 1/2” 17,64 2,2 1235 616 1,36074 6,02440
11 1034 550 95 1000 1/2” 19,41 2,5 1359 678 1,36074 6,62684
12 1034 600 95 1000 1/2” 21,17 2,7 1482 739 1,36074 7,22928
13 1034 650 95 1000 1/2” 22,93 2,9 1606 801 1,36074 7,83172
1000 14 1034 700 95 1000 1/2” 24,70 3,1 1729 862 1,36074 8,43416
15 1034 750 95 1000 1/2” 26,46 3,4 1853 924 1,36074 9,03660
16 1034 800 95 1000 1/2” 28,23 3,6 1976 986 1,36074 9,63904
17 1034 850 95 1000 1/2” 29,99 3,8 2100 1047 1,36074 10,24148
18 1034 900 95 1000 1/2” 31,75 4,0 2223 1109 1,36074 10,84392
19 1034 950 95 1000 1/2” 33,52 4,2 2347 1170 1,36074 11,44636
20 1034 1000 95 1000 1/2” 35,28 4,5 2470 1232 1,36074 12,04880
21 1034 1050 95 1000 1/2” 37,05 4,7 2594 1294 1,36074 12,65124
22 1034 1100 95 1000 1/2” 38,81 4,9 2717 1355 1,36074 13,25368
23 1034 1150 95 1000 1/2” 40,57 5,1 2841 1417 1,36074 13,85612
24 1034 1200 95 1000 1/2” 42,34 5,4 2964 1478 1,36074 14,45856

4 1234 200 95 1200 1/2” 8,29 1,0 578 286 1,37973 2,61900
5 1234 250 95 1200 1/2” 10,36 1,3 723 358 1,37973 3,27375
6 1234 300 95 1200 1/2” 12,43 1,6 868 429 1,37973 3,92850
7 1234 350 95 1200 1/2” 14,50 1,8 1012 501 1,37973 4,58325
8 1234 400 95 1200 1/2” 16,57 2,1 1157 572 1,37973 5,23800
9 1234 450 95 1200 1/2” 18,64 2,3 1301 644 1,37973 5,89275
1200 10 1234 500 95 1200 1/2” 20,72 2,6 1446 715 1,37973 6,54750
11 1234 550 95 1200 1/2” 22,79 2,9 1591 787 1,37973 7,20225
12 1234 600 95 1200 1/2” 24,86 3,1 1735 858 1,37973 7,85700
13 1234 650 95 1200 1/2” 26,93 3,4 1880 930 1,37973 8,51175
14 1234 700 95 1200 1/2” 29,00 3,6 2024 1001 1,37973 9,16650
15 1234 750 95 1200 1/2” 31,07 3,9 2169 1073 1,37973 9,82125
16 1234 800 95 1200 1/2” 33,15 4,2 2314 1144 1,37973 10,47600
