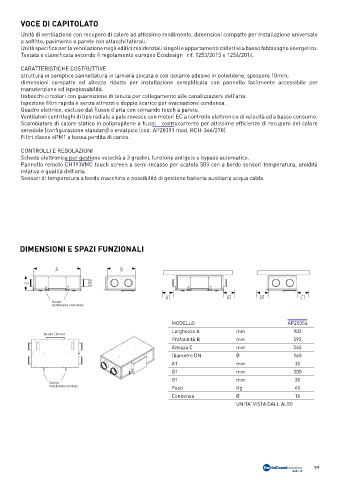

VOCE DI CAPITOLATO

Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione universale
a soffitto, pavimento o parete con attacchi laterali.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2015 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE
struttura in semplice pannellatura in lamiera zincata e con isolante adesivo in polietilene, spessore 10mm;
dimensioni compatte ed altezza ridotta per installazione semplificata con pannello facilmente accessibile per
manutenzione ed ispezionabilità.
Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida e senza attrezzi e doppio scarico per evacuazione condensa.
Quadro elettrico, escluso dal flusso d'aria con comando touch a parete.
Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore
sensibile (configurazione standard) o entalpico (cod. AP20391 mod. RCH-366/270).
Filtri classe ePM1 a bassa perdita di carico.

CONTROLLI E REGOLAZIONI
Scheda elettronica per gestione velocità a 3 gradini, funzione antigelo e bypass automatico.
Pannello remoto CH193VMC touch screen a semi-incasso per scatola 503 con a bordo sensori temperatura, umidità
relativa e qualità dell’aria.
Sensori di temperatura a bordo macchina e possibilità di gestione batteria ausiliaria acqua calda.

DIMENSIONI E SPAZI FUNZIONALI

A B

C DN
A1 A1 B1 C1
Scarico
installazione orizzontale

MODELLO AP20054
Larghezza A mm 902
Quadro Elettrico
Profondità B mm 592
Altezza C mm 345
Diametro DN Ø 160
A1 mm 30
B1 mm 300
B1 mm 30
Scarico
installazione verticale Peso Kg 45
Condensa Ø 16
UNITA' VISTA DALL'ALTO
