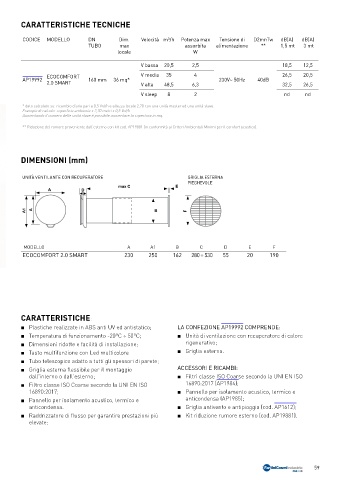

Page 59 - FANTINICOSMI - VMC 2021

CARATTERISTICHE TECNICHE

CODICE MODELLO DN Dim. Velocità m³/h Potenza max Tensione di D2mnTw dB(A) dB(A)
TUBO max assorbita alimentazione ** 1,5 mt 3 mt
locale W

V bassa 20,5 2,5 18,5 12,5
ECOCOMFORT V media 35 4 26,5 20,5
AP19992 160 mm 36 mq* 230V~ 50Hz 40dB
2.0 SMART V alta 48,5 6,3 32,5 26,5
V sleep 8 2 nd nd

* dato calcolato su: ricambio d'aria pari a 0,5 Vol/h e altezza locale 2,70 con una unità master ed una unità slave.
Esempio di calcolo: superficie ambiente x 2,70 metri x 0,5 Vol/h
Aumentando il numero delle unità slave è possibile aumentare la copertura in mq.
** Riduzione del rumore proveniente dall'esterno con kit cod. AP19881 (in conformità ai Criteri Ambientali Minimi per il comfort acustico).

DIMENSIONI (mm)

UNITÀ VENTILANTE CON RECUPERATORE GRIGLIA ESTERNA
PIEGHEVOLE

A1 F

MODELLO A A1 B C D E F
ECOCOMFORT 2.0 SMART 230 250 162 280 ÷ 530 55 20 190

CARATTERISTICHE:
■ Plastiche realizzate in ABS anti UV ed antistatico; LA CONFEZIONE AP19992 COMPRENDE:
■ Temperatura di funzionamento -20°C ÷ 50°C; ■ Unità di ventilazione con recuperatore di calore
■ Dimensioni ridotte e facilità di installazione; rigenerativo;
■ Tasto multifunzione con Led multicolore ■ Griglia esterna.
■ Tubo telescopico adatto a tutti gli spessori di parete;
■ Griglia esterna flessibile per il montaggio ACCESSORI E RICAMBI:
dall'interno o dall'esterno; ■ Filtri classe ISO Coarse secondo la UNI EN ISO
■ Filtro classe ISO Coarse secondo la UNI EN ISO 16890:2017 (AP1984);
16890:2017; ■ Pannello per isolamento acustico, termico e
■ Pannello per isolamento acustico, termico e anticondensa (AP1985);
anticondensa. ■ Griglia antivento e antipioggia (cod. AP1612);
■ Raddrizzatore di flusso per garantire prestazioni più ■ Kit riduzione rumore esterno (cod. AP19881).
elevate;

59
