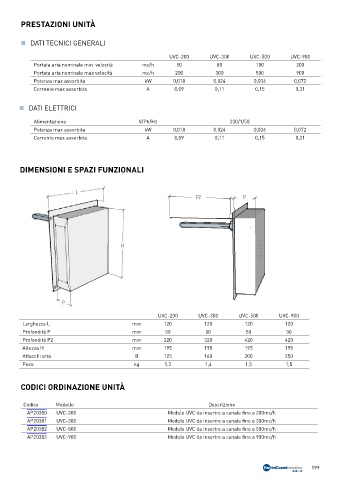

Page 199 - FANTINICOSMI - VMC 2021

PRESTAZIONI UNITÀ

„ DATI TECNICI GENERALI

UVC-200 UVC-300 UVC-500 UVC-900
Portata aria nominale min velocità mc/h 50 80 100 200
Portata aria nominale max velocità mc/h 200 300 500 900
Potenza max assorbita kW 0,018 0,024 0,036 0,072
Corrente max assorbita A 0,09 0,11 0,15 0,31

„ DATI ELETTRICI

Alimentazione V/Ph/Hz 230/1/50
Potenza max assorbita kW 0,018 0,024 0,036 0,072
Corrente max assorbita A 0,09 0,11 0,15 0,31

DIMENSIONI E SPAZI FUNZIONALI

L
P2 P

H

P
UVC-200 UVC-300 UVC-500 UVC-900
Larghezza L mm 120 120 120 120
Profondità P mm 50 50 50 50
Profondità P2 mm 220 320 420 420
Altezza H mm 195 195 195 195
Attacchi aria Ø 125 160 200 250
Peso kg 1,3 1,4 1,5 1,5

CODICI ORDINAZIONE UNITÀ

Codice Modello Descrizione
AP20380 UVC-200 Modulo UVC da inserire a canale fino a 200mc/h
AP20381 UVC-300 Modulo UVC da inserire a canale fino a 300mc/h
AP20382 UVC-500 Modulo UVC da inserire a canale fino a 500mc/h
AP20383 UVC-900 Modulo UVC da inserire a canale fino a 900mc/h

199
