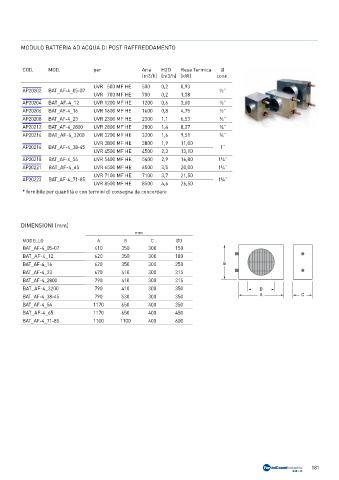

Page 181 - FANTINICOSMI - VMC 2021

MODULO BATTERIA AD ACQUA DI POST RAFFREDDAMENTO

COD. MOD. per Aria H2O Resa Termica Ø
[m3/h] [m3/h] (kW) conn.
UVR 500 MF HE 500 0,2 0,93
AP20202 BAT_AF-4_05-07 ½”
UVR 700 MF HE 700 0,2 1,38
AP20204 BAT_AF-4_12 UVR 1200 MF HE 1200 0,6 3,60 ½”
AP20206 BAT_AF-4_16 UVR 1600 MF HE 1600 0,8 4,75 ½”
AP20208 BAT_AF-4_23 UVR 2300 MF HE 2300 1,1 6,53 ¾”
AP20212 BAT_AF-4_2800 UVR 2800 MF HE 2800 1,4 8,37 ¾”
AP20214 BAT_AF-4_3200 UVR 3200 MF HE 3200 1,6 9,51 ¾”
UVR 3800 MF HE 3800 1,9 11,00
AP20216 BAT_AF-4_38-45 1”
UVR 4500 MF HE 4500 2,3 13,10
AP20218 BAT_AF-4_54 UVR 5400 MF HE 5400 2,9 16,80 1¼”
AP20221 BAT_AF-4_65 UVR 6500 MF HE 6500 3,5 20,00 1¼”
UVR 7100 MF HE 7100 3,7 21,50
AP20223 BAT_AF-4_71-85 1¼”
UVR 8500 MF HE 8500 4,6 26,50
* fornibile per quantità e con termini di consegna da concordare

DIMENSIONI (mm)
mm
MODELLO A B C ØD
BAT_AF-4_05-07 410 350 300 150
BAT_AF-4_12 620 350 300 180
BAT_AF-4_16 620 350 300 250 B
BAT_AF-4_23 670 410 300 315
BAT_AF-4_2800 790 410 300 315
BAT_AF-4_3200 790 410 300 350 D
BAT_AF-4_38-45 790 530 300 350 A C
BAT_AF-4_54 1170 650 400 350
BAT_AF-4_65 1170 650 400 450
BAT_AF-4_71-85 1100 1100 400 600
