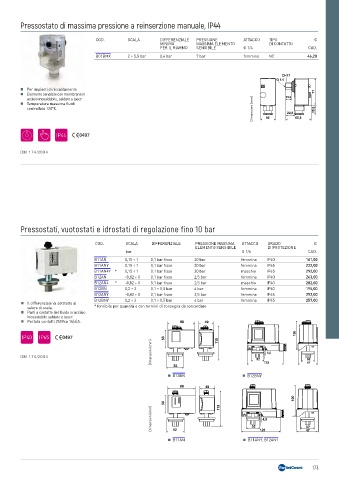

Page 173 - FANTINICOSMI - LISTINO 2023-06 REV4

Pressostato di massima pressione a reinserzione manuale, IP44

COD. SCALA DIFFERENZIALE PRESSIONE ATTACCO TIPO €
MINIMO MASSIMA ELEMENTO DI CONTATTO
PER IL RIARMO SENSIBILE G 1/4 CAD.
B01BMX 2 ÷ 5,5 bar 0,6 bar 7 bar femmina NC 46,20

CH17
G 1/4
„ Per impianti di riscaldamento
„ Elemento sensibile con membrana in 71
acciaio inossidabile, saldato a laser. 15,3
„ Temperatura massima fluidi
controllato 120°C. Dimensioni (mm) 40 22,8 65,3 25,5

DM 174/2004

Pressostati, vuotostati e idrostati di regolazione fino 10 bar

COD. SCALA DIFFERENZIALE PRESSIONE MASSIMA ATTACCO GRADO €
ELEMENTO SENSIBILE DI PROTEZIONE
bar G 1/4 CAD.
B11AN 0,15 ÷ 1 0,1 bar fisso 20 bar femmina IP40 161,00
B11ANY 0,15 ÷ 1 0,1 bar fisso 20 bar femmina IP65 222,00
B11AN4Y * 0,15 ÷ 1 0,1 bar fisso 20 bar maschio IP65 292,00
B12AN -0,82 ÷ 0 0,1 bar fisso 2,5 bar femmina IP40 263,00
B12AN4 * -0,82 ÷ 0 0,1 bar fisso 2,5 bar maschio IP40 282,00
B12BN 0,2 ÷ 2 0,1 ÷ 0,5 bar 4 bar femmina IP40 195,00
B12ANY -0,82 ÷ 0 0,1 bar fisso 2,5 bar femmina IP65 292,00
B12BNY 0,2 ÷ 2 0,1 ÷ 0,5 bar 4 bar femmina IP65 257,00
„ Il differenziale va sottratto al
valore di scala. * fornibile per quantità e con termini di consegna da concordare
„ Parti a contatto del fluido in acciaio
inossidabile saldate a laser.
„ Portata contatti 250Vca 16(6)A. 88 49
100
58 115
Dimensioni (mm) 4,5

DM 174/2004 52 52
52 123 47
„ B12BN „ B12BNY
88 49

100
58 115
Dimensioni (mm) 52 4,5 52

52
123
„ B11AN „ B11ANY, B12ANY 47

173
