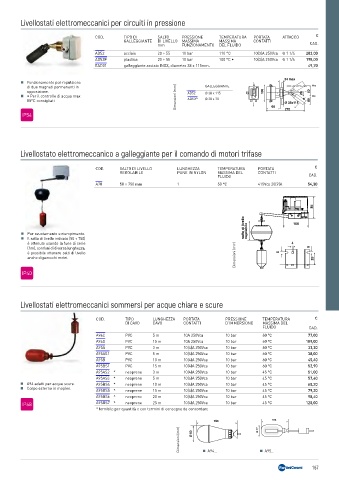

Page 167 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 167
Livellostati elettromeccanici per circuiti in pressione
COD. TIPO DI SALTO PRESSIONE TEMPERATURA PORTATA ATTACCO €
GALLEGGIANTE DI LIVELLO MASSIMA MASSIMA CONTATTI
mm FUNZIONAMENTO DEL FLUIDO CAD.
AD52 acciaio 20 ÷ 55 10 bar 110 °C 10(3)A 250Vca G 1 1/4 203,00
AD52P plastica 20 ÷ 55 10 bar 100 °C • 10(3)A 250Vca G 1 1/4 198,00
EAD01 galleggiante acciaio INOX, diametro 38 x 115mm. 49,70
24 max
Funzionamento per repulsione
di due magneti permanenti in GALLEGGIANTE
opposizione. AD52 Ø 38 x 115 100 60
• Per il controllo di acqua max Dimensioni (mm) 20
85°C consigliati AD52P Ø 38 x 70 68 Ø 38x115 80
270
Livellostato elettromeccanico a galleggiante per il comando di motori trifase
COD. SALTO DI LIVELLO LUNGHEZZA TEMPERATURA PORTATA €
REGOLABILE FUNE IN NYLON MASSIMA DEL CONTATTI
FLUIDO CAD.
A70 50 ÷ 750 mm 1 50 °C 415Vca 20(9)A 54,30
85
salto di livello 106
Per svuotamento e riempimento. regolabile
Il salto di livello indicato (50 ÷ 750)
è ottenuto usando la fune di serie 4
(1m), con funi di diversa lunghezza, 5
è possibile ottenere salti di livello Dimensioni (mm) 5
anche di parecchi metri. 35
Livellostati elettromeccanici sommersi per acque chiare e scure
COD. TIPO LUNGHEZZA PORTATA PRESSIONE TEMPERATURA €
DI CAVO CAVO CONTATTI D’IMMERSIONE MASSIMA DEL
FLUIDO CAD.
A94C PVC 5 m 10A 250Vca 10 bar 60 °C 77,00
A94D PVC 15 m 10A 250Vca 10 bar 60 °C 109,00
A95A PVC 3 m 10(4)A 250Vca 10 bar 60 °C 33,30
A95AS1 PVC 5 m 10(4)A 250Vca 10 bar 60 °C 38,00
A95B PVC 10 m 10(4)A 250Vca 10 bar 60 °C 45,40
A95BS1 PVC 15 m 10(4)A 250Vca 10 bar 60 °C 52,90
A95AS2 * neoprene 3 m 10(4)A 250Vca 10 bar 45 °C 51,00
A95AS3 * neoprene 5 m 10(4)A 250Vca 10 bar 45 °C 57,60
A94 adatti per acque scure. A95BS4 * neoprene 10 m 10(4)A 250Vca 10 bar 45 °C 60,20
Corpo esterno in moplen.
A95BS5 * neoprene 15 m 10(4)A 250Vca 10 bar 45 °C 79,30
A95BS6 * neoprene 20 m 10(4)A 250Vca 10 bar 45 °C 98,40
A95BS7 * neoprene 25 m 10(4)A 250Vca 10 bar 45 °C 120,00
* fornibile per quantità e con termini di consegna da concordare
194 Ø 77 165
Dimensioni (mm) Ø 80 A94... A95...
167
