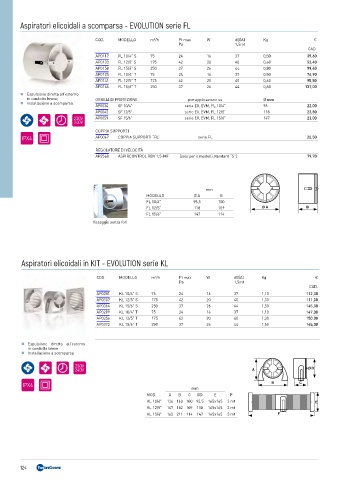

Page 124 - FANTINICOSMI - LISTINO 2023-06 REV4

Aspiratori elicoidali a scomparsa - EVOLUTION serie FL

COD. MODELLO m³/h Pt max W dB(A) Kg €
Pa 1,5mt
CAD.
AP0117 FL 10/4” S 75 24 16 37 0,50 39,60
AP0133 FL 12/5” S 175 42 20 40 0,60 53,40
AP0158 FL 15/6” S 250 37 26 44 0,80 99,40
AP0125 FL 10/4” T 75 24 16 37 0,50 76,90
AP0141 FL 12/5” T 175 42 20 40 0,60 95,50
AP0166 FL 15/6” T 250 37 26 44 0,80 137,00
„ Espulsione diretta all’esterno
in condotto breve; GRIGLIA DI PROTEZIONE per applicazione su Ø mm
„ Installazione a scomparsa.
AP0034 SF 10/4" serie EV, EVM, FL 10/4” 96 22,00
AP0042 SF 12/5" serie EV, EVM, FL 12/5” 118 23,80
AP0059 SF 15/6" serie EV, EVM, FL 15/6” 147 23,00

COPPIA SUPPORTI
AP0067 COPPIA SUPPORTI “FL” serie FL 20,50
REGOLATORE DI VELOCITÀ
AP2568 ASPIRCONTROL RDV 1,5-MF (solo per il modelli standard “S”) 79,70

mm
MODELLO Ø A B
FL 10/4" 95,5 100
FL 12/5" 118 109 Ø A B
FL 15/6" 147 114
fissaggio senza fori

Aspiratori elicoidali in KIT - EVOLUTION serie KL

COD. MODELLO m³/h Pt max W dB(A) Kg €
Pa 1,5mt
CAD.
AP0281 KL 10/4” S 75 24 16 37 1,10 112,00
AP0307 KL 12/5” S 175 42 20 40 1,30 111,00
AP0364 KL 15/6” S 250 37 26 44 1,50 145,00
AP0299 KL 10/4” T 75 24 16 37 1,10 147,00
AP0356 KL 12/5” T 175 42 20 40 1,30 150,00
AP0372 KL 15/6” T 250 37 26 44 1,50 165,00

„ Espulsione diretta all’esterno
in condotto breve
„ Installazione a scomparsa

Ø D
A

B C
mm
MOD. A B C ØD E F
KL 10/4" 136 160 100 95,5 165x165 3 mt E
KL 12/5" 147 182 109 118 165x165 3 mt
KL 15/6" 162 211 114 147 165x165 3 mt F

124
