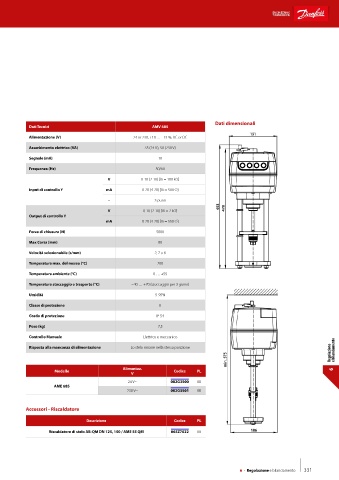

Page 333 - DANFOSS - CATALOGO GENERALE

Dati dimensionali
Dati Tecnici AMV 685

Alimentazione (V) 24 or 230, +10 … –15 %, AC or DC
Assorbimento elettrico (VA) 35 (24 V), 50 (230 V)
Segnale (mA) 10
Frequenza (Hz) 50/60

V 0-10 (2-10) [Ri = 100 kΩ]
Input di controllo Y mA 0-20 (4-20) [Ri = 500 Ω]
- 3 punti

V 0-10 (2-10) [Ri = 2 kΩ]
Output di controllo Y
mA 0-20 (4-20) [Ri = 550 Ω]
Forza di chiusura (N) 5000
Max Corsa (mm) 80

Velocità selezionabile (s/mm) 2, 7 o 6
Temperatura max. del mezzo (°C) 200

Temperatura ambiente (°C) 0 … +55
Temperatura stoccaggio e trasporto (°C) −40 … +70 (stoccaggio per 3 giorni)
Umidità 5-95%
Classe di protezione II

Grado di protezione IP 54
Peso (kg) 7,5
Controllo Manuale Elettrico e meccanico
Regolazione e bilanciamento
Risposta alla mancanza di alimentazione Lo stelo rimane nella stessa posizione

Alimentaz. 6
Modello Codice PL
V
24 V~ 082G3500 08
AME 685
230 V~ 082G3501 08

Accessori - Riscaldatore

Descrizione Codice PL
Riscaldatore di stelo AB-QM DN 125, 150 / AME 55 QM 065Z7022 08

6 - Regolazione e bilanciamento 331
