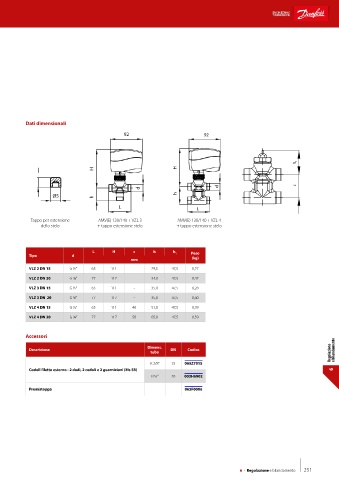

Dati dimensionali

92 92

h 1
H H

d d c
Ø5 h h

L L

AMV(E) 130/140 + VZL 4
Tappo per estensione AM AMV(E) 130/140 + VZL 3 V(E) 130/140 + VZL 3 AMV(E) 130/140 + VZL 4
Tappo per estensione
dello stelo
+ tappo estensione stelo
+ tappo estensione stelo
dello stelo + tappo estensione stelo + tappo estensione stelo
L H c h h 1 Peso
Tipo d
mm (kg)
VLZ 2 DN 15 G ½” 65 111 - 29,5 47,5 0,27
VLZ 2 DN 20 G ¾” 77 117 - 34,0 47,5 0,47
VLZ 3 DN 15 G ½” 65 111 - 35,0 47,5 0,28

VLZ 3 DN 20 G ¾” 77 117 - 35,0 47,5 0,40
VLZ 4 DN 15 G ½” 65 111 40 51,0 47,5 0,39
VLZ 4 DN 20 G ¾” 77 117 50 65,0 47,5 0,59

Accessori

Dimens.
Descrizione DN Codice e bilanciamento
tubo Regolazione
R 3/8” 15 065Z7015
Codoli filetto esterno - 2 dadi, 2 codoli e 2 guarnizioni (Ms 58) 6
R ½” 20 003H6902

Premistoppa 065F0006
