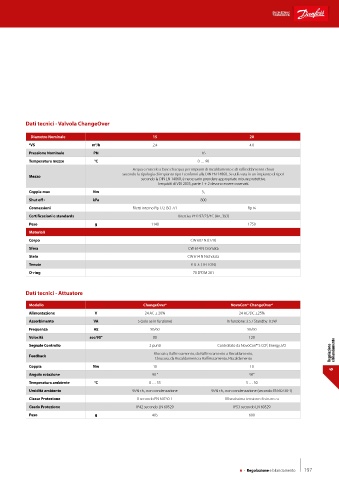

Page 199 - DANFOSS - CATALOGO GENERALE

Dati tecnici - Valvola ChangeOver

Diametro Nominale 15 20
k VS m /h 2.4 4.0
3
Pressione Nominale PN 16
Temperatura mezzo °C 0 … 90
Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento chiusi
secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata in un impianto di tipo I
Mezzo
secondo la DIN EN 14868, è necessario prendere appropriate misure protettive.
I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.
Coppia max Nm 3.,
Shut off 2) kPa 800
Connessioni Filetti interno Rp 1/2 ISO 7/1 Rp ¾
Certificazioni e standards Direttiva PED 97/23/EC (Art. 3§3)
Peso g 1140 1750
Materiali
Corpo CW 602 N (DZR)
Sfera CW 614 N Cromata
Stelo CW 614 N Nichelata
Tenute P.T.F.E. (TEFLON)
O-ring 70 EPDM 281

Dati tecnici - Attuatore

Modello ChangeOver 6 NovoCon® ChangeOver 6
Alimentazione V 24 AC ± 20% 24 AC/DC ±25%
Assorbimento VA 5 (solo se in funzione) In funzione: 3.5 / Standby: 0.5W
Frequenza Hz 50/60 50/60
Velocità sec/90° 80 120
Segnale Controllo 2 punti Controllato da NovoCon® S CO , Energy, I/O
6
Bloccato, Raffrescamento, da Raffrescamento a Riscaldamento, Regolazione e bilanciamento
Feedback
Chiusura, da Riscaldamento a Raffrescamento, Riscaldamento
Coppia Nm 10 10
6
Angolo rotazione 90 ° 90°
Temperatura ambiente °C 0 … 55 5 … 50
Umidità ambiente 95% r.h., non condensazione 95% r.h., non condensazione (secondo EN 60730-1)
Classe Protezione II secondo EN 60730-1 III bassissima tensione di sicurezza
Grado Protezione IP42 secondo EN 60529 IP53 secondo EN 60529
Peso g 405 600

6 - Regolazione e bilanciamento 197
