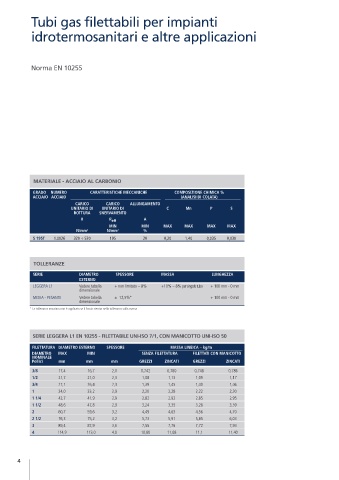

Page 4 - TENARISDALMINE - CATALOGO TUBI PER IMPIANTI CIVILI E INDUSTRIALI

Tubi gas filettabili per impianti

idrotermosanitari e altre applicazioni

Norma EN 10255

MATERIALE - ACCIAIO AL CARBONIO

GRADO NUMERO CARATTERISTICHE MECCANICHE COMPOSIZIONE CHIMICA %
ACCIAIO ACCIAIO (ANALISI DI COLATA)
CARICO CARICO ALLUNGAMENTO
UNITARIO DI UNITARIO DI C Mn P S
ROTTURA SNERVAMENTO
R R eH A
MIN MIN MAX MAX MAX MAX
N/mm 2 N/mm 2 %
S 195T 1.0026 320 ÷ 520 195 20 0,20 1,40 0,035 0,030

TOLLERANZE

SERIE DIAMETRO SPESSORE MASSA LUNGHEZZA
ESTERNO
LEGGERA L1 Vedere tabella + non limitato – 8% +10% – 8% persingolotubo + 100 mm - 0 mm
dimensionale
MEDIA - PESANTE Vedere tabella ± 12,5%* + 100 mm - 0 mm
dimensionale
* La tolleranza massima non è applicata se il fascio rientra nella tolleranza sulla massa

SERIE LEGGERA L1 EN 10255 - FILETTABILE UNI-ISO 7/1, CON MANICOTTO UNI-ISO 50

FILETTATURA DIAMETRO ESTERNO SPESSORE MASSA LINEICA – kg/m
DIAMETRO MAX MIN SENZA FILETTATURA FILETTATI CON MANICOTTO
NOMINALE
Pollici mm mm mm GREZZI ZINCATI GREZZI ZINCATI
3/8 17,4 16,7 2,0 0,742 0,780 0,748 0,786
1/2 21,7 21,0 2,3 1,08 1,13 1,09 1,17
3/4 27,1 26,4 2,3 1,39 1,45 1,40 1,46
1 34,0 33,2 2,9 2,20 2,28 2,22 2,30
1 1/4 42,7 41,9 2,9 2,82 2,92 2,85 2,95
1 1/2 48,6 47,8 2,9 3,24 3,35 3,28 3,39
2 60,7 59,6 3,2 4,49 4,63 4,56 4,70
2 1/2 76,3 75,2 3,2 5,73 5,91 5,85 6,03
3 89,4 87,9 3,6 7,55 7,76 7,72 7,93
4 114,9 113,0 4,0 10,80 11,08 11,1 11,40
