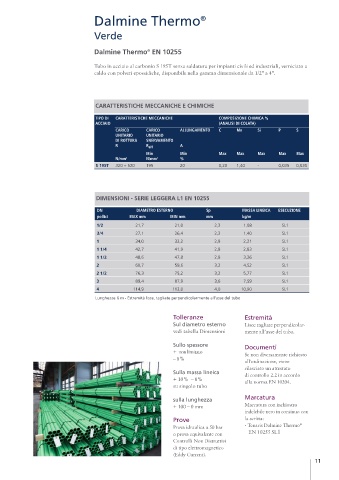

Dalmine Thermo ®

Verde

®
Dalmine Thermo EN 10255
Tubo in acciaio al carbonio S 195T senza saldatura per impianti civili ed industriali, verniciato a
caldo con polveri epossidiche, disponibile nella gamma dimensionale da 1/2" a 4".

CARATTERISTICHE MECCANICHE E CHIMICHE

TIPO DI CARATTERISTICHE MECCANICHE COMPOSIZIONE CHIMICA %
ACCIAIO (ANALISI DI COLATA)
CARICO CARICO ALLUNGAMENTO C Mn Si PS
UNITARIO UNITARIO
DI ROTTURA SNERVAMENTO
R R eH A
Min Min Max Max Max Max Max
N/mm 2 N/mm 2 %
S 195T 320 ÷ 520 195 20 0,20 1,40 - 0,035 0,030

DIMENSIONI - SERIE LEGGERA L1 EN 10255

DN DIAMETRO ESTERNO Sp MASSA LINEICA ESECUZIONE
pollici MAX mm MIN mm mm kg/m
1/2 21,7 21,0 2,3 1,08 SL1
3/4 27,1 26,4 2,3 1,40 SL1
1 34,0 33,2 2,9 2,21 SL1
1 1/4 42,7 41,9 2,9 2,83 SL1
1 1/2 48,6 47,8 2,9 3,26 SL1
2 60,7 59,6 3,2 4,52 SL1
2 1/2 76,3 75,2 3,2 5,77 SL1
3 89,4 87,9 3,6 7,59 SL1
4 114,9 113,0 4,0 10,90 SL1
Lunghezze 6 m - Estremità lisce, tagliate perpendicolarmente all’asse del tubo

Tolleranze Estremità
Sul diametro esterno Lisce tagliate perpendicolar-
vedi tabella Dimensioni mente all’asse del tubo.

Sullo spessore Documenti
+ nonlimitato
Se non diversamente richiesto
– 8%
all'ordinazione, viene
rilasciato un attestato
Sulla massa lineica
di controllo 2.2 in accordo
+ 10% – 8%
alla norma EN 10204.
su singolo tubo
Marcatura
sulla lunghezza
+ 100 – 0 mm Marcatura con inchiostro
indelebile nero in continuo con
Prove la scritta:
Prova idraulica a 50 bar - Tenaris Dalmine Thermo ®
o prova equivalente con EN 10255 SL1
Controlli Non Distruttivi
di tipo elettromagnetico
(Eddy Current).
