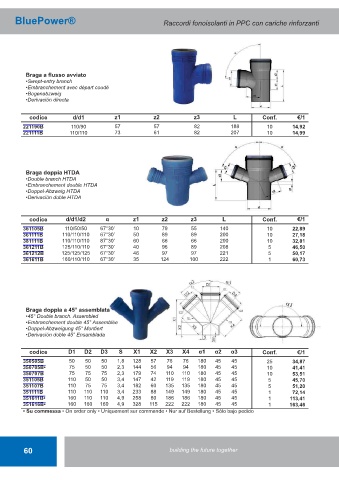

Page 62 - COES - LISTINO 2018

BluePower® Raccordi fonoisolanti in PPC con cariche rinforzanti

Braga a fl usso avviato
•Swept-entry branch
•Embranchement avec départ coudé
•Bogenabzweig
•Derivación directa

codice d/d1 z1 z2 z3 L Conf. €/1
221190B 110/90 57 57 82 188 10 14,92
221111B 110/110 73 61 82 207 10 14,99

Braga doppia HTDA
•Double branch HTDA
•Embranchement double HTDA
•Doppel-Abzweig HTDA
•Derivación doble HTDA

codice d/d1/d2 α z1 z2 z3 L Conf. €/1
361105B 110/50/50 67°30’ 10 79 55 140 10 22,89
361111B 110/110/110 67°30’ 50 89 89 200 10 27,18
381111B 110/110/110 87°30’ 60 66 66 200 10 32,81
361211B 125/110/110 67°30’ 40 96 89 208 5 46,50
361212B 125/125/125 67°30’ 46 97 97 221 5 50,17
361611B 160/110/110 67°30’ 35 124 100 222 1 60,73

Braga doppia a 45° assemblata
•45° Double branch. Assembled
•Embranchement double 45° Assemblée
•Doppel-Abzweigung 45° Montiert
•Derivación doble 45° Ensamblada

codice D1 D2 D3 S X1 X2 X3 X4 α1 α2 α3 Conf. €/1
350505B 50 50 50 1,8 128 57 76 76 180 45 45 25 34,87
350705B• 75 50 50 2,3 144 56 94 94 180 45 45 10 41,41
350707B 75 75 75 2,3 179 74 110 110 180 45 45 10 53,51
351105B 110 50 50 3,4 147 42 119 119 180 45 45 5 45,70
351107B 110 75 75 3,4 182 60 135 135 180 45 45 5 51,20
351111B 110 110 110 3,4 233 88 149 149 180 45 45 1 72,14
351611B• 160 110 110 4,9 258 80 186 186 180 45 45 1 113,41
351616B• 160 160 160 4,9 328 115 222 222 180 45 45 1 163,46
• Su commessa • On order only • Uniquement sur commande • Nur auf Bestellung • Sólo bajo pedido
