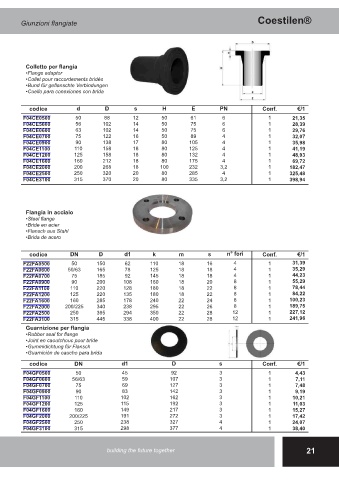

Page 23 - COES - LISTINO 2018

Coestilen®
Giunzioni fl angiate

Colletto per fl angia
•Flange adaptor
•Collet pour raccordements bridés
•Bund für gefl anschte Verbindungen
•Cuello para conexiones con brida

codice d D s H E PN Conf. €/1
F04CE0500 50 88 12 50 61 6 1 21,35
F04CE5600 56 102 14 50 75 6 1 28,39
F04CE0600 63 102 14 50 75 6 1 29,76
F04CE0700 75 122 16 50 89 4 1 32,07
F04CE0900 90 138 17 80 105 4 1 35,98
F04CE1100 110 158 18 80 125 4 1 41,19
F04CE1200 125 158 18 80 132 4 1 48,93
F04CE1600 160 212 18 80 175 4 1 69,72
F04CE2000 200 268 18 100 232 3,2 1 182,47
F04CE2500 250 320 20 80 285 4 1 325,48
F04CE3100 315 370 20 80 335 3,2 1 398,94

Flangia in acciaio
•Steel fl ange
•Bride en acier
•Flansch aus Stahl
•Brida de acero

codice DN D d1 k m s n° fori Conf. €/1
F22FA0500 50 150 62 110 18 16 4 1 31,39
F22FA0600 50/63 165 78 125 18 18 4 1 35,29
F22FA0700 75 185 92 145 18 18 4 1 44,23
F22FA0900 90 200 108 160 18 20 8 1 55,29
F22FA1100 110 220 128 180 18 22 8 1 78,44
F22FA1200 125 220 135 180 18 22 8 1 84,22
F22FA1600 160 285 178 240 22 24 8 1 100,23
F22FA2000 200/225 340 238 295 22 26 8 1 189,75
F22FA2500 250 395 294 350 22 28 12 1 227,12
F22FA3100 315 445 338 400 22 28 12 1 241,96
Guarnizione per fl angia
•Rubber seal for fl ange
•Joint en caoutchouc pour bride
•Gummidichtung für Flansch
•Guarnición de caucho para brida
codice DN d1 D s Conf. €/1
F04GF0500 50 45 92 3 1 4,43
F04GF0600 56/63 59 107 3 1 7,11
F04GF0700 75 69 127 3 1 7,48
F04GF0900 90 83 142 3 1 9,19
F04GF1100 110 102 162 3 1 10,21
F04GF1200 125 115 192 3 1 11,03
F04GF1600 160 149 217 3 1 15,27
F04GF2000 200/225 191 272 3 1 17,42
F04GF2500 250 238 327 4 1 24,07
F04GF3100 315 298 377 4 1 38,40

building the future together 21
