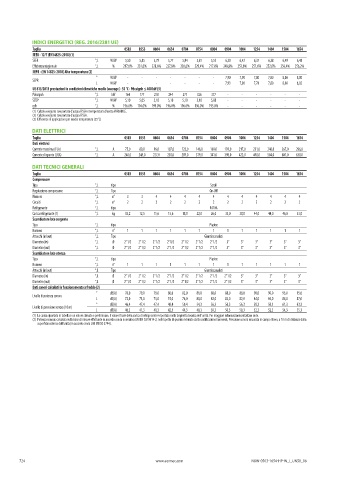

Page 726 - AERMEC - CATALOGO PRODOTTI 2024

INDICI ENERGETICI (REG. 2016/2281 UE)
Taglia 0503 0553 0604 0654 0704 0754 0804 0904 1004 1254 1404 1504 1654
SEER - 12/7 (EN14825: 2018) (1)
SEER °,L W/W 5,50 5,85 5,79 5,77 5,84 5,81 5,52 6,30 6,42 6,37 6,38 6,49 6,48
Efficienza stagionale °,L % 217,0% 231,0% 228,6% 227,8% 230,6% 229,4% 217.8% 248,8% 253,8% 251,6% 252,0% 256,4% 256,2%
SEPR - (EN 14825: 2018) Alta temperatura (2)
° W/W - - - - - - - 7,90 7,90 7,80 7,80 8,00 8,00
SEPR
L W/W - - - - - - - 7,93 7,90 7,78 7,80 8,00 8,02
UE 813/2013 prestazioni in condizioni climatiche medie (average) - 55 °C - Pdesignh ≤ 400 kW (3)
Pdesignh °,L kW 164 177 218 244 277 326 377 - - - - - -
SCOP °,L W/W 5,10 5,05 5,18 5,10 5,10 5,10 5,08 - - - - - -
ηsh °,L % 196.0% 194.0% 199.0% 196.0% 196.0% 196.0% 195.0% - - - - - -
(1) Calcolo eseguito con portata d’acqua FISSA e temperatura d’uscita VARIABILE.
(2) Calcolo eseguito con portata d’acqua FISSA.
(3) Efficienze in applicazioni per media temperatura (55°C)
DATI ELETTRICI
Taglia 0503 0553 0604 0654 0704 0754 0804 0904 1004 1254 1404 1504 1654
Dati elettrici
Corrente massima (FLA) °,L A 75,0 80,0 96,0 107,0 122,0 146,0 169,0 193,0 217,0 231,0 248,0 267,0 296,0
Corrente di spunto (LRA) °,L A 240,0 245,0 227,0 238,0 289,0 319,0 341,0 398,0 422,0 490,0 504,0 601,0 630,0

DATI TECNICI GENERALI
Taglia 0503 0553 0604 0654 0704 0754 0804 0904 1004 1254 1404 1504 1654
Compressore
Tipo °,L tipo Scroll
Regolazione compressore °,L Tipo On-Off
Numero °,L n° 3 3 4 4 4 4 4 4 4 4 4 4 4
Circuiti °,L n° 2 2 2 2 2 2 2 2 2 2 2 2 2
Refrigerante °,L tipo R410A
Carica refrigerante (1) °,L kg 13,2 12,5 15,6 15,6 18,0 22,0 26,0 33,0 38,0 44,0 44,0 46,0 53,0
Scambiatore lato sorgente
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in) °,L Ø 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3” 3” ACQUA-ACQUA
Diametro (out) °,L Ø 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3” 3”
Scambiatore lato utenza
Tipo °,L tipo Piastre
Numero °,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) °,L Tipo Giunti scanalati
Diametro (in) °,L Ø 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3”
Diametro (out) °,L Ø 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3”

Dati sonori calcolati in funzionamento a freddo (2)
° dB(A) 78,0 79,0 79,0 80,0 82,0 86,0 88,0 88,0 88,0 90,0 90,0 93,0 95,0
Livello di potenza sonora
L dB(A) 72,0 73,0 73,0 74,0 76,0 80,0 82,0 82,0 82,0 84,0 84,0 86,0 87,0
° dB(A) 46,4 47,4 47,4 48,4 50,4 54,3 56,3 56,3 56,3 58,3 58,3 61,3 63,3
Livello di pressione sonora (10 m)
L dB(A) 40,3 41,3 41,3 42,3 44,3 48,3 50,3 50,3 50,3 52,3 52,3 54,3 55,3
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).

724 www.aermec.com NXW-0503-1654-HP-W_I_UN50_06
