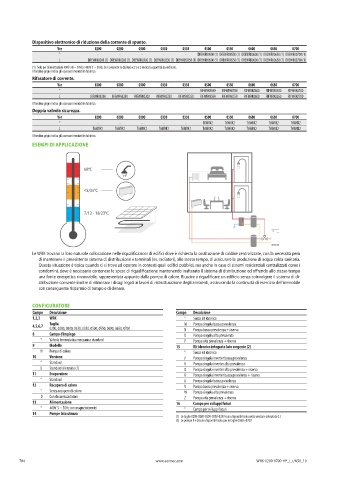

Dispositivo elettronico di riduzione della corrente di spunto.
Ver 0200 0280 0300 0330 0350 0500 0550 0600 0650 0700
° - - - - - DREWRK0500 (1) DREWRK0550 (1) DREWRK0600 (1) DREWRK0650 (1) DREWRK0700 (1)
L DREWRK0200 (1) DREWRK0280 (1) DREWRK0300 (1) DREWRK0330 (1) DREWRK0350 (1) DREWRK0500 (1) DREWRK0550 (1) DREWRK0600 (1) DREWRK0650 (1) DREWRK0700 (1)
(1) Solo per alimentazioni 400V 3N ~ 50Hz e 400V 3 ~ 50Hz. Se è presente la dicitura x 2 o x 3 indica la quantità da ordinare.
Il fondino grigio indica gli accessori montati in fabbrica
Rifasatore di corrente.
Ver 0200 0280 0300 0330 0350 0500 0550 0600 0650 0700
° - - - - - RIFWRK0500 RIFWRK0550 RIFWRK0600 RIFWRK0650 RIFWRK0700
L RIFWRK0200 RIFWRK0280 RIFWRK0300 RIFWRK0330 RIFWRK0350 RIFWRK0500 RIFWRK0550 RIFWRK0600 RIFWRK0650 RIFWRK0700
Il fondino grigio indica gli accessori montati in fabbrica
Doppia valvola sicurezza.
Ver 0200 0280 0300 0330 0350 0500 0550 0600 0650 0700
° - - - - - T6WRK2 T6WRK2 T6WRK2 T6WRK2 T6WRK2
L T6WRK1 T6WRK1 T6WRK1 T6WRK1 T6WRK1 T6WRK2 T6WRK2 T6WRK2 T6WRK2 T6WRK2
Il fondino grigio indica gli accessori montati in fabbrica
ESEMPI DI APPLICAZIONE

ACQUA-ACQUA

Le WRK trovano la loro naturale collocazione nelle riqualificazioni di edifici dove è richiesta la sostituzione di caldaie centralizzate, con la necessità però
di mantenere il preesistente sistema di distribuzione e terminali (es. radiatori), allo stesso tempo, di assicurare la produzione di acqua calda sanitaria.
Questa situazione è tipica quando ci si trova ad operare in contesti quali edifici pubblici, ma anche in caso di sistemi residenziali centralizzati come i
condomini, dove è necessario contenere le spese di riqualificazione mantenendo inalterato il sistema di distribuzione ed offrendo allo stesso tempo
una fonte energetica rinnovabile, rappresentata appunto dalla pompa di calore. Riuscire a riqualificare un edificio senza coinvolgere il sistema di di-
stribuzione consente inoltre di eliminare i disagi legati ai lavori di ristrutturazione degli ambienti, assicurando la continuità di esercizio dell'immobile
con conseguente risparmio di tempo e di denaro.

CONFIGURATORE
Campo Descrizione Campo Descrizione
1,2,3 WRK ° Senza kit idronico
4,5,6,7 Taglia M Pompa singola bassa prevalenza
0200, 0280, 0300, 0330, 0350, 0500, 0550, 0600, 0650, 0700
N
Pompa bassa prevalenza + riserva
8 Campo d’impiego O Pompa singola alta prevalenza
° Valvola termostatica meccanica standard P Pompa alta prevalenza + riserva
9 Modello 15 Kit idronico integrato lato sorgente (2)
H Pompa di calore ° Senza kit idronico
10 Versione J Pompa singola inverter bassa prevalenza
° Standard K Pompa singola inverter alta prevalenza
L Standard silenziata (1) Q Pompa singola inverter alta prevalenza + riserva
11 Evaporatore R Pompa singola inverter bassa prevalenza + riserva
° Standard U Pompa singola bassa prevalenza
12 Recupero di calore V Pompa bassa prevalenza + riserva
° Senza recupero di calore W Pompa singola alta prevalenza
D Con desurriscaldatore Z Pompa alta prevalenza + riserva
13 Alimentazione 16 Campo per sviluppi futuri
° 400V 3 ~ 50Hz con magnetotermici ° Campo per sviluppi futuri
14 Pompe lato utenza
(1) Le taglie 0200-0280-0300-0330-0350 sono disponibili solo nella versione silenziata (L)
(2) Le pompe R e Q sono disponibili solo per le taglie 0500÷0700
