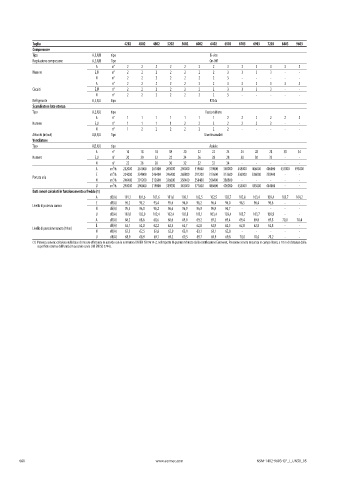

Page 662 - AERMEC - CATALOGO PRODOTTI 2024
P. 662
Taglia 4202 4502 4802 5202 5602 6002 6402 6503 6703 6903 7203 8403 9603
Compressore
Tipo A,E,N,U tipo Bi-vite
Regolazione compressore A,E,N,U Tipo On-Off
A n° 2 2 2 2 2 2 2 3 3 3 3 3 3
Numero E,U n° 2 2 2 2 2 2 2 3 3 3 3 - -
N n° 2 2 2 2 2 2 2 3 - - - - -
A n° 2 2 2 2 2 2 2 3 3 3 3 3 3
Circuiti E,U n° 2 2 2 2 2 2 2 3 3 3 3 - -
N n° 2 2 2 2 2 2 2 3 - - - - -
Refrigerante A,E,N,U tipo R134a
Scambiatore lato utenza
Tipo A,E,N,U tipo Fascio tubiero
A n° 1 1 1 1 1 1 1 2 2 2 2 2 2
Numero E,U n° 1 1 1 1 2 2 2 2 2 2 2 - -
N n° 1 2 2 2 2 2 2 2 - - - - -
Attacchi (in/out) A,E,N,U Tipo Giunti scanalati
Ventilatore
Tipo A,E,N,U tipo Assiale
A n° 16 18 18 18 20 22 22 24 24 28 28 30 34
Numero E,U n° 20 20 22 22 24 26 28 28 30 30 32 - -
N n° 22 26 28 30 32 32 32 34 - - - - -
A m³/h 232000 261000 261000 261000 290000 319000 319000 348000 348000 406000 406000 435000 493000
E m³/h 224000 224000 246400 246400 268800 291200 313600 313600 336000 336000 358400 - -
Portata aria
N m³/h 246400 291200 313600 336000 358400 358400 358400 380800 - - - - -
U m³/h 290000 290000 319000 319000 348000 377000 406000 406000 435000 435000 464000 - -
Dati sonori calcolati in funzionamento a freddo (1)
A dB(A) 101,1 101,6 101,6 101,6 102,1 102,5 102,5 102,7 102,8 103,4 103,4 103,7 104,2 FREECOOLING
E dB(A) 95,2 95,2 95,4 95,6 96,0 96,2 96,4 96,0 96,5 96,4 96,6 - -
Livello di potenza sonora
N dB(A) 95,5 96,0 96,2 96,6 96,9 96,9 96,9 96,7 - - - - -
U dB(A) 102,0 102,0 102,4 102,4 102,8 103,1 103,4 103,4 103,7 103,7 103,9 - -
A dB(A) 68,2 68,6 68,6 68,6 69,0 69,2 69,2 69,4 69,4 69,8 69,8 70,0 70,4
E dB(A) 62,1 62,0 62,2 62,3 62,7 62,8 62,9 62,5 62,8 62,8 62,8 - -
Livello di pressione sonora (10 m)
N dB(A) 62,3 62,5 62,6 62,9 63,1 63,1 63,1 62,8 - - - - -
U dB(A) 68,9 68,9 69,1 69,2 69,5 69,7 69,9 69,8 70,0 70,0 70,2 - -
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
660 www.aermec.com NSM-1402-9603-GF_I_UN50_05
