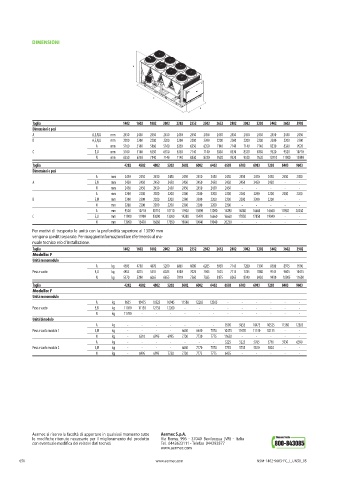

DIMENSIONI

A

C
B

Taglia 1402 1602 1802 2002 2202 2352 2502 2652 2802 3002 3202 3402 3602 3902
Dimensioni e pesi
A A,E,N,U mm 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450
B A,E,N,U mm 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200
A mm 5160 5160 5160 5160 6350 6350 6350 7140 7140 7140 7140 8330 8330 9520
C E,U mm 5160 5160 6350 6350 6350 7140 7140 8330 8330 8330 8330 9520 9520 10710
N mm 6350 6350 7140 7140 7140 8330 8330 9520 9520 9520 9520 10710 11900 13090
Taglia 4202 4502 4802 5202 5602 6002 6402 6503 6703 6903 7203 8403 9603
Dimensioni e pesi
A mm 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450
A E,U mm 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 - -
N mm 2450 2450 2450 2450 2450 2450 2450 2450 - - - - -
A mm 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200
B E,U mm 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 2200 - - FREECOOLING
N mm 2200 2200 2200 2200 2200 2200 2200 2200 - - - - -
A mm 9520 10710 10710 10710 11900 13090 13090 14280 14280 16660 16660 17850 20230
C E,U mm 11900 11900 13090 13090 14280 15470 16660 16660 17850 17850 19040 - -
N mm 13090 15470 16660 17850 19040 19040 19040 20230 - - - - -
Per motivi di trasporto le unità con la profondità superiore ai 13090 mm
vengono spediti separate. Per maggiori informazioni fare riferimento al ma-
nuale tecnico e/o d'installazione.
Taglia 1402 1602 1802 2002 2202 2352 2502 2652 2802 3002 3202 3402 3602 3902
Modello: F
Unità monomodulo
A kg 4695 4730 4870 5200 6065 6080 6285 6950 7145 7200 7300 8500 8975 9590
Peso a vuoto E,U kg 4855 4875 5435 6025 6380 7025 7045 7625 7715 7785 7880 9145 9605 10475
N kg 5370 5390 6065 6655 7010 7560 7585 8175 8265 8340 8430 9930 10905 11630
Taglia 4202 4502 4802 5202 5602 6002 6402 6503 6703 6903 7203 8403 9603
Modello: F
Unità monomodulo
A kg 9655 10475 10525 10945 11580 12265 12305 - - - - - -
Peso a vuoto E,U kg 11070 11130 12135 12260 - - - - - - - - -
N kg 11700 - - - - - - - - - - - -
Unità bimodulo
A kg - - - - - - - 9590 9655 10475 10525 11580 12305

Peso a vuoto modulo 1 E,U kg - - - - 6630 6630 7170 10475 11070 11130 12135 - -
N kg - 6210 6995 6995 7730 7730 7775 11630 - - - - -
A kg - - - - - - - 5225 5225 5765 5765 5930 6590
Peso a vuoto modulo 2 E,U kg - - - - 6630 7170 7170 5755 5755 5810 5820 - -
N kg - 6995 6995 7730 7730 7775 7775 6455 - - - - -

Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
