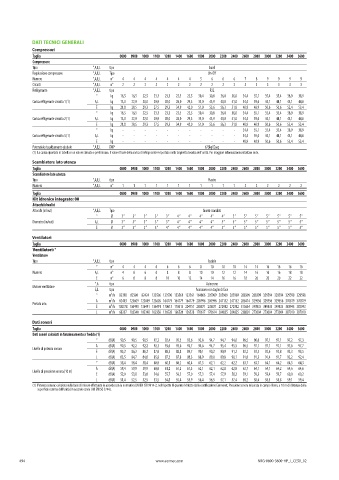

DATI TECNICI GENERALI
Compressori
Taglia 0800 0900 1000 1100 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600
Compressore
Tipo °,A,E,L tipo Scroll
Regolazione compressore °,A,E,L Tipo On-Off
Numero °,A,E,L n° 4 4 4 4 4 4 4 5 6 6 6 7 8 9 9 9 9
Circuiti °,A,E,L n° 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3
Refrigerante °,A,E,L tipo R32
° kg 16,5 16,5 22,5 23,3 23,3 22,5 22,5 30,4 30,8 36,0 36,0 34,4 35,1 35,4 35,4 38,9 38,9
Carica refrigerante circuito 1 (1) A,L kg 13,0 22,0 20,0 20,0 28,0 28,0 29,3 33,0 43,9 40,0 41,0 34,4 39,6 44,1 44,1 44,1 44,6
E kg 21,8 28,5 29,3 27,5 29,3 34,9 42,0 51,0 53,6 56,3 51,8 48,9 48,9 50,6 50,6 52,4 53,4

° kg 16,5 16,5 22,5 23,3 23,3 22,5 22,5 30,4 30,8 36,0 36,0 34,4 35,1 35,4 35,4 38,9 38,9
Carica refrigerante circuito 2 (1) A,L kg 13,0 22,0 22,0 20,0 28,0 28,0 29,3 33,0 43,9 40,0 41,0 34,4 39,6 44,1 44,1 44,1 44,6
E kg 21,8 28,5 29,3 27,5 29,3 34,9 42,0 51,0 53,6 56,3 51,8 48,9 48,9 50,6 50,6 52,4 53,4
° kg - - - - - - - - - - - 34,4 35,1 35,4 35,4 38,9 38,9
Carica refrigerante circuito 3 (1) A,L kg - - - - - - - - - - - 34,4 39,6 44,1 44,1 44,1 44,6
E kg - - - - - - - - - - - 48,9 48,9 50,6 50,6 52,4 53,4
Potenziale riscaldamento globale °,A,E,L GWP 675kgCO 2 eq
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede. ARIA-ACQUA
Scambiatore lato utenza
Taglia 0800 0900 1000 1100 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600
Scambiatore lato utenza
Tipo °,A,E,L tipo Piastre
Numero °,A,E,L n° 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2
Taglia 0800 0900 1000 1100 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600
Kit idronico integrato: 00
Attacchi idraulici
Attacchi (in/out) °,A,E,L Tipo Giunti scanalati
° Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’
Diametro (in/out) A,L Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’
E Ø 3 ‘’ 3 ‘’ 3 ‘’ 3 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 4 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’ 5 ‘’
Ventilatori

Taglia 0800 0900 1000 1100 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600
Ventilatori: °
Ventilatore
Tipo °,A,E,L tipo Assiale
° n° 4 4 4 6 6 6 6 8 10 10 10 14 14 16 16 16 16
Numero A,L n° 4 6 6 6 8 8 8 10 10 12 12 14 16 16 16 18 18
E n° 6 8 8 8 10 10 12 14 14 16 16 18 20 20 20 22 22
°,A tipo Asincrono
Motore ventilatore
E,L tipo Asincrono con taglio di fase
° m³/h 82398 82398 82424 123596 123596 123561 123561 164866 205969 205969 205969 288399 288399 329594 329594 329598 329598
A m³/h 82403 123609 123609 123605 164779 164779 164779 205996 205998 247152 247152 288414 329556 329556 329556 370819 370819
Portata aria
E m³/h 102378 136491 136491 136491 170613 170613 204757 238871 238871 272982 272982 315634 349835 349835 349835 383943 383943
L m³/h 68237 102348 102348 102356 136528 136528 136528 170617 170614 204825 204825 238801 273004 273004 273004 307010 307010
Dati sonori
Taglia 0800 0900 1000 1100 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600
Dati sonori calcolati in funzionamento a freddo (1)
° dB(A) 90,5 90,5 90,5 92,3 92,4 92,5 92,6 93,8 94,7 94,7 94,8 96,5 96,6 97,1 97,1 97,2 97,3
A dB(A) 90,5 92,2 92,2 92,3 93,6 93,6 93,7 94,6 94,7 95,4 95,5 96,5 97,1 97,1 97,1 97,6 97,7
Livello di potenza sonora
E dB(A) 85,2 86,2 86,2 87,0 88,3 88,8 89,7 90,1 90,2 90,9 91,2 92,2 92,5 92,6 92,8 93,3 93,5
L dB(A) 83,5 84,7 84,8 85,8 87,2 87,8 88,3 88,9 89,0 89,8 90,1 91,0 91,3 91,4 91,7 92,2 92,4
° dB(A) 58,4 58,4 58,4 60,0 60,1 60,2 60,4 61,3 62,1 62,2 62,2 63,7 63,7 64,1 64,2 64,3 64,3
A dB(A) 58,4 59,9 59,9 60,0 61,2 61,2 61,3 62,1 62,1 62,8 62,8 63,7 64,1 64,1 64,2 64,6 64,6
Livello di pressione sonora (10 m)
E dB(A) 52,9 53,8 53,8 54,6 55,7 56,3 57,0 57,3 57,4 57,9 58,2 59,1 59,3 59,4 59,7 60,0 60,2
L dB(A) 51,4 52,5 52,5 53,5 54,8 55,4 55,9 56,4 56,5 57,1 57,4 58,2 58,4 58,5 58,8 59,1 59,4
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
