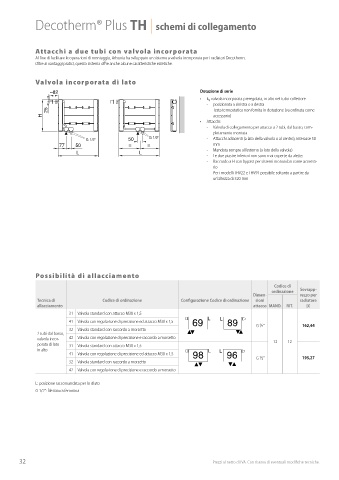

Decotherm® Plus TH | schemi di collegamento

Attacchi a due tubi con valvola incorporata
Al fine di facilitare le operazioni di montaggio, Arbonia ha sviluppato un sistema a valvola incorporata per i radiatori Decotherm.
Oltre ai vantaggi pratici, questo sistema offre anche alcune caratteristiche estetiche.

Valvola incorporata di lato

~82 Dotazione di serie
• k V valvola incorporata preregolata, in alto nel tubo collettore
- posizionata a sinistra o a destra
25 - Testa termostatica non fornita in dotazione (va ordinata come
H accessorio)
• Attacchi:
- Valvola di collegamento per attacco a 2 tubi, dal basso, com-
pletamente montata
G 1/2" 50 G 1/2" - Attacchi adiacenti (a lato della valvola o al centro), interasse 50
77 50 = = mm
- Mandata sempre all'esterno (a lato della valvola)
L L
- Le due piastre inferiori non sono mai coperte da alette.
- Raccordo a H con bypass per sistemi monotubo come accesso-
rio
- Per i modelli THV22 e THV91 possibile soltanto a partire da
un'altezza di 320 mm

Possibilità di allacciamento
Codice di
ordinazione Sovrapp-
Dimen- rezzo per
Tecnica di Codice di ordinazione Configurazione Codice di ordinazione sioni radiatore
allacciamento attacco MAND. RIT. [€
31 Valvola standard con attacco M30 x 1,5
41 Valvola con regolazione di precisione ed attacco M30 x 1,5 69 L L 89 G 1/2‘‘ 162,44
32 Valvola standard con raccordo a morsetto
2 tubi dal basso,
valvola incor- 42 Valvola con regolazione di precisione e raccordo a morsetto 12 12
porata di lato 31 Valvola standard con attacco M30 x 1,5
in alto L L
41 Valvola con regolazione di precisione ed attacco M30 x 1,5 98 96 195,27
32 Valvola standard con raccordo a morsetto G 1/2‘‘
42 Valvola con regolazione di precisione e raccordo a morsetto

L: posizione raccomandata per lo sfiato
G 1/2‘‘: filettatura femmina

32 Prezzi al netto di IVA. Con riserva di eventuali modifiche tecniche.
