Page 28 - ARBONIA - LISTINO BAGNO-LIVING 2024
P. 28
Duett ©

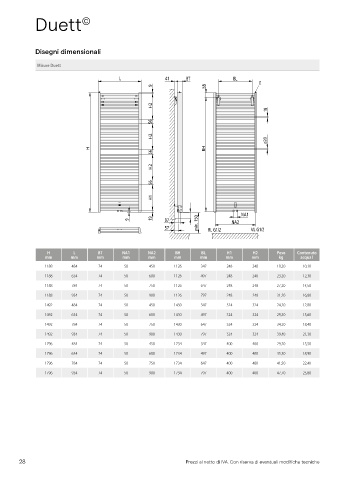

Disegni dimensionali
Misure Duett
41
E
55
9
H2
56
H2
ø20
56
H2
56
H1
NA1
9 19 97 NA2
57 min. 150 RL G1/2 VL G1/2
H L BT NA1 NA2 BH BL H1 H2 Peso Contenuto
mm mm mm mm mm mm mm mm mm kg acqua l
1188 484 74 50 450 1126 347 248 248 19,20 10,10
1188 634 74 50 600 1126 497 248 248 23,20 12,30
1188 784 74 50 750 1126 647 248 248 27,20 14,50
1188 934 74 50 900 1126 797 248 248 31,20 16,80
1492 484 74 50 450 1430 347 324 324 24,20 12,80
1492 634 74 50 600 1430 497 324 324 29,30 15,60
1492 784 74 50 750 1430 647 324 324 34,30 18,40
1492 934 74 50 900 1430 797 324 324 39,40 21,30
1796 484 74 50 450 1734 347 400 400 29,20 15,50
1796 634 74 50 600 1734 497 400 400 35,30 18,90
1796 784 74 50 750 1734 647 400 400 41,50 22,40
1796 934 74 50 900 1734 797 400 400 47,70 25,80
28 Prezzi al netto di IVA. Con riserva di eventuali modifiche tecniche
