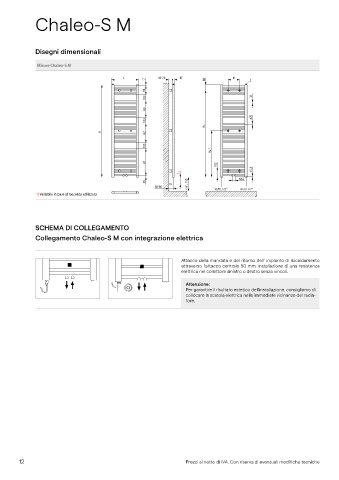

Chaleo-S M
Disegni dimensionali
Misure Chaleo-S M
L 50-70 BT BL
17 88 E
H4
103 21
H3
Ø20
103
HA
H H2
103
HB *
H1
102
15,5
1)
30 NA2
66-86 min. 150 VL/RL 1/2‘‘ RL/VL 1/2‘‘
1) Variabile in base al raccordo utilizzato
SCHEMA DI COLLEGAMENTO
Collegamento Chaleo-S M con integrazione elettrica
Attacco della mandata e del ritorno dell' impianto di riscaldamento
attraverso l'attacco centrale 50 mm: installazione di una resistenza
elettrica nel collettore sinistro o destro senza vincoli.
Attenzione:
Per garantire il risultato estetico dell'installazione, consigliamo di
collocare la scatola elettrica nelle immediate vicinanze del radia-
tore.
