Page 89 - ACV - LISTINO RISCALDAMENTO 2024

Produttori Autonomi ACS Produttori Autonomi ACS

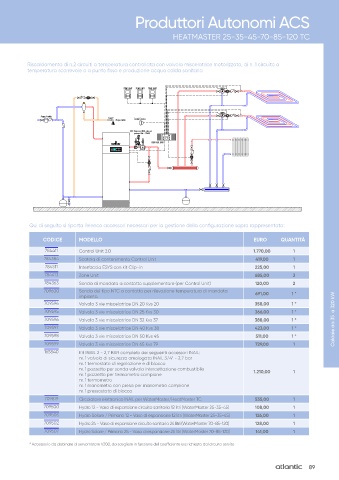

HEATMASTER 25-35-45-70-85-120 TC

Riscaldamento di n.2 circuiti a temperatura controllata con valvola miscelatrice motorizzata, di n. 1 circuito a
temperatura scorrevole o a punto fisso e produzione acqua calda sanitaria

ZONE UNIT ZONE UNIT ZONE UNIT MIX

MIX
Acqua Fredda
Acqua Calda Sonda Esterna
N.B: Sicurezze INAIL solo per
potenza HM > 35kW
2
1 3
0 4
CONTROL UNIT
1 3 2
RIARMO 5 bar 4
60
40 80
20 100
0 120 °C

Qui di seguito si riporta l’elenco accessori necessari per la gestione della configurazione sopra rappresentata:

CODICE MODELLO EURO QUANTITÀ
784411 Control Unit 3.0 1.770,00 1
784384 Scatola di contenimento Control Unit 419,00 1
784511 Interfaccia ESYS con kit Clip-in 225,00 1
784413 Zone Unit 685,00 3
784363 Sonda di mandata a contatto supplementare (per Control Unit) 120,00 2
709600 Sonda del tipo NTC a contatto per rilevazione temperatura di mandata 691,00 1 *
impianto.
709594 Valvola 3 vie miscelatrice DN 20 Kvs 20 358,00 1 *
709595 Valvola 3 vie miscelatrice DN 25 Kvs 30 366,00 1 *
709596 Valvola 3 vie miscelatrice DN 32 Kvs 37 388,00 1 * Caldaie da 35 a 320 kW
709597 Valvola 3 vie miscelatrice DN 40 Kvs 38 423,00 1 *
709598 Valvola 3 vie miscelatrice DN 50 Kvs 45 511,00 1 *
709599 Valvola 3 vie miscelatrice DN 65 Kvs 79 729,00 1
165840 Kit INAIL 2 - 2,7 BAR completo dei seguenti accessori INAIL:
nr. 1 valvola di sicurezza omologata INAIL 3/4” - 2,7 bar
nr. 1 termostato di regolazione e di blocco
nr. 1 pozzetto per sonda valvola intercettazione combustibile 1.210,00 1
nr. 1 pozzetto per termometro campione
nr. 1 termometro
nr. 1 manometro con presa per manometro campione
nr. 1 pressostato di blocco
709819 Circolatore elettronico INAIL per WaterMaster/HeatMaster TC 535,00 1
709500 Hydro 12 - Vaso di espansione circuito sanitario 12 litri (WaterMaster 25-35-45) 108,00 1
709505 Hydro Solare / Primario 12 - Vaso di espansione 12 litri (WaterMaster 25-35-45) 126,00 1
709502 Hydro 24 - Vaso di espansione circuito sanitario 24 litri (WaterMaster 70-85-120) 128,00 1
709507 Hydro Solare / Primario 25 - Vaso di espansione 25 litri (WaterMaster 70-85-120) 141,00 1

* Accessorio da abbinare al servomotore V200, da scegliere in funzione del coefficiente kvs richiesto dal circuito servito

89
