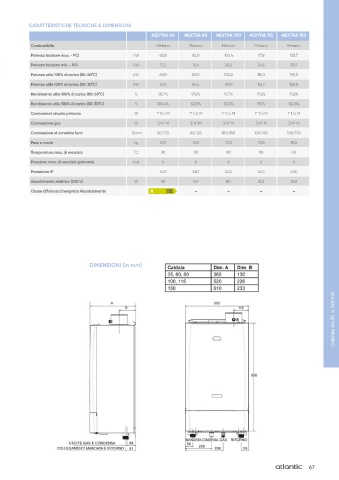

Nextra 60 - 150 Solo CARATTERISTICHE TECNICHE & DIMENSIONI

NEXTRA 60 NEXTRA 80 NEXTRA 100 NEXTRA 115 NEXTRA 150

Combustibile Metano Metano Metano Metano Metano
Potenza focolare max. - PCI kW 60,8 82,0 102,4 117,8 153,7
Potenza focolare min. - PCI kW 12,2 16,4 20,5 24,6 30,7
Potenza utile 100% di carico (80/60°C) kW 60,0 80,0 100,0 115,0 150,0
Potenza utile 100% di carico (50/30°C) kW 63,5 84,4 103,9 116,7 158,0
Rendimento utile 100% di carico (80/60°C) % 98,7% 97,6% 97,7% 97,6% 97,6%
Rendimento utile 100% di carico (50/30°C) % 104,4% 102,9% 101,5% 99,1% 102,8%
Connessioni circuito primario Ø 1” 1/4 M 1” 1/4 M 1” 1/4 M 1” 1/4 M 1” 1/4 M
Connessione gas Ø 3/4” M 3/4” M 3/4” M 3/4” M 3/4” M

Connessione al condotto fumi Ømm 80/125 80/125 100/150 100/150 100/150
Peso a vuoto kg 57,5 57,5 73,0 73,0 81,0
Temperatura max. di esercizio °C 90 90 90 90 90
Pressione max. di esercizio (primario) bar 6 6 6 6 6
Protezione IP X4D X4D X4D X4D X4D
Assorbimento elettrico (230 V) W 82 149 187 243 240
Classe Efficienza Energetica Riscaldamento A - - - -

SCHEMA DI PRINCIPIO

DIMENSIONI (in mm)

Caldaie da 35 a 320 kW
