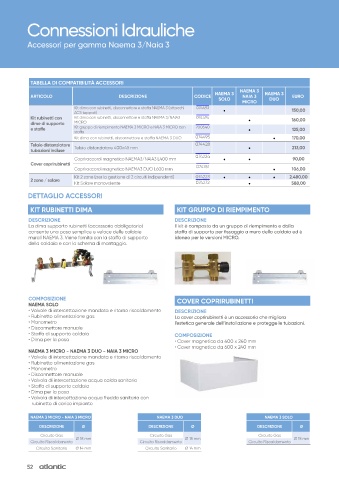

Page 52 - ACV - LISTINO RISCALDAMENTO 2024

Connessioni Idrauliche

Accessori per gamma Naema 3/Naia 3

TABELLA DI COMPATIBILITÀ ACCESSORI
NAEMA 3
NAEMA 3 NAEMA 3
ARTICOLO DESCRIZIONE CODICE NAIA 3 EURO
SOLO DUO
MICRO
Kit dima con rubinetti, disconnettore e staffa NAEMA 3 (attacchi 074493 • 150,00
ACS tappati)
Kit rubinetti con Kit dima con rubinetti, disconnettore e staffa NAEMA 3/NAIA3 074494 • 160,00
dime di supporto MICRO
e staffe Kit gruppo di riempimento NAEMA 3 MICRO e NAIA 3 MICRO con 700540 • 125,00
staffa
Kit dima con rubinetti, disconnettore e staffa NAEMA 3 DUO 074495 • 170,00
Telaio distanziatore Telaio distanziatore 400x45 mm 074428 • 213,00
tubazioni incluse
074224
Copriraccordi magnetico NAEMA3/NAIA3 L400 mm • • 90,00
Cover coprirubinetti
Copriraccordi magnetico NAEMA3 DUO L600 mm 074761 • 106,00
Kit 2 zone (per la gestione di 2 circuiti indipendenti) 074223 • • • 2.480,00
2 zone / solare
Kit Solare monovalente 074272 • 588,00
DETTAGLIO ACCESSORI

KIT RUBINETTI DIMA KIT GRUPPO DI RIEMPIMENTO

DESCRIZIONE DESCRIZIONE
La dima supporto rubinetti (accessorio obbligatorio) Il kit è composto da un gruppo di riempimento e dalla
consente una posa semplice e veloce delle caldaie staffa di supporto per fissaggio a muro della caldaia ed è
murali NAEMA 3. Viene fornita con la staffa di supporto idoneo per le versioni MICRO.
della caldaia e con lo schema di montaggio.

COMPOSIZIONE COVER COPRIRUBINETTI
NAEMA SOLO
• Valvole di intercettazione mandata e ritorno riscaldamento DESCRIZIONE
• Rubinetto alimentazione gas La cover coprirubinetti è un accessorio che migliora
• Manometro l’estetica generale dell’installazione e protegge le tubazioni.
• Disconnettore manuale
• Staffa di supporto caldaia COMPOSIZIONE
• Dima per la posa • Cover magnetica da 400 x 240 mm
• Cover magnetica da 600 x 240 mm
NAEMA 3 MICRO - NAEMA 3 DUO - NAIA 3 MICRO
• Valvole di intercettazione mandata e ritorno riscaldamento
• Rubinetto alimentazione gas
• Manometro
• Disconnettore manuale
• Valvola di intercettazione acqua calda sanitaria
• Staffa di supporto caldaia
• Dima per la posa
• Valvola di intercettazione acqua fredda sanitaria con
rubinetto di carico impianto

NAEMA 3 MICRO - NAIA 3 MICRO NAEMA 3 DUO NAEMA 3 SOLO
DESCRIZIONE Ø DESCRIZIONE Ø DESCRIZIONE Ø
Circuito Gas Circuito Gas Circuito Gas
Circuito Riscaldamento Ø 18 mm Circuito Riscaldamento Ø 18 mm Circuito Riscaldamento Ø 18 mm
Circuito Sanitario Ø 14 mm Circuito Sanitario Ø 14 mm

52
