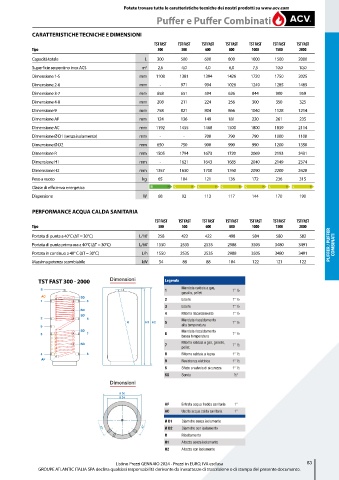

Page 85 - ACV - LISTINO ACS 2024

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Puffer e Puffer Combinati

CARATTERISTICHE TECNICHE E DIMENSIONI
TST FAST TST FAST TST FAST TST FAST TST FAST TST FAST TST FAST
Tipo 300 500 600 800 1000 1500 2000
Capacità totale L 300 500 600 800 1000 1500 2000
Superficie serpentino inox ACS m 2 2,6 4,0 4,0 6,0 7,5 10,0 10,0
Dimensione 1-5 mm 1108 1381 1394 1426 1720 1750 2025
Dimensione 2-6 mm - 971 994 1026 1249 1285 1489
Dimensione 3-7 mm 658 651 594 626 844 900 959
Dimensione 4-8 mm 208 211 224 256 300 350 325
Dimensione 9 mm 758 821 804 866 1040 1128 1214
Dimensione AF mm 124 136 149 181 220 261 235
Dimensione AC mm 1192 1455 1468 1500 1800 1839 2114
Dimensione Ø D1 (senza isolamento) mm - - 700 790 790 1000 1100
Dimensione Ø D2 mm 650 750 900 990 990 1200 1350
Dimensione R mm 1505 1794 1673 1720 2069 2193 2431
Dimensione H1 mm - 1621 1643 1685 2040 2149 2374
Dimensione H2 mm 1357 1630 1700 1760 2090 2200 2420
Peso a vuoto kg 65 104 121 136 172 236 315
Classe di efficienza energetica B C C C C C C
Dispersione W 68 92 113 117 144 170 190

PERFORMANCE ACQUA CALDA SANITARIA
TST FAST TST FAST TST FAST TST FAST TST FAST TST FAST TST FAST
Tipo 300 500 600 800 1000 1500 2000
Portata di punta a 40°C (∆T = 30°C) L/10’ 258 422 422 498 584 580 582
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 1550 2535 2535 2988 3505 3480 3491 PUFFER / PUFFER COMBINATI
Portata in continuo a 40° C (∆T = 30°C) L/h 1550 2535 2535 2988 3505 3480 3491
Massima potenza scambiabile kW 54 88 88 104 122 121 122

A -
GAMMA - M TST FAST 300 - 2000 DimensioniA - R1 Legenda Dimensioni Legenda
GAMMA - R1M
GAMM
GAMM
Mandata caldaia a gas, Mandata caldaia a gas,
S S S S 1 1 1" ½ 1" ½
gasolio, pellet gasolio, pellet
AC SD AC AC SD SD AC SD
1 5 1 1 5 5 1 5 2 Libero 2 1" ½ Libero 1" ½
3
3 Libero 1" ½ Libero 1" ½
SD SD SD SD
4 Ritorno riscaldamento 4 1" ½ Ritorno riscaldamento 1" ½
SD SD SD SD
2 6 2 2 6 6 2 6 Mandata riscaldamento Mandata riscaldamento
5
R H1 H2 5 R H1 H2 1" ½ 1" ½
9 9 9 9 alta temperatura alta temperatura
SD AS1 SD SD AS1 SD Mandata riscaldamento Mandata riscaldamento
6
3 7 3 3 7 7 3 7 6 1" ½ 1" ½
bassa temperatura bassa temperatura
Ritorno caldaia a gas, gasolio, Ritorno caldaia a gas, gasolio,
SD SD SD SD 7 7 1" ½ 1" ½
pellet pellet
RS1 RS1
4 8 4 4 8 8 4 8 8 Ritorno caldaia a legna 8 1" ½ Ritorno caldaia a legna 1" ½
AF AF AF AF 9 Resistenza elettrica 1" ½ Resistenza elettrica 1" ½
9
S Sfiato o valvola di sicurezza 1" ½ Sfiato o valvola di sicurezza 1" ½
S
SD Sonda SD Sonda ½"
½"
GAMMA - R2 GAMMA - R2 Dimensioni RS1 Dimensioni RS1 Ritorno solare 1"
Ritorno solare
1"
RS2 RS2
S S Ø D2 AS1 Mandata solare AS1 Mandata solare 1"
1"
Ø D2
Ø D1 AS2 Ø D1 AS2
AC SD AC SD
1"
1 5 1 5 AF Entrata acqua fredda sanitaria AF Entrata acqua fredda sanitaria 1"
AS2 AS2 AC Uscita acqua calda sanitaria AC Uscita acqua calda sanitaria 1"
1"
SD SD
SD SD
2 6 2 6 Ø D1 Diametro senza isolamento Ø D1 Diametro senza isolamento
RS2 RS2 Ø D2 Diametro con isolamento Ø D2 Diametro con isolamento
9 9
AS1 SD AS1 SD R Ribaltamento R Ribaltamento
3 7 3 7
H1 Altezza senza isolamento H1 Altezza senza isolamento
SD SD
H2 Altezza con isolamento H2 Altezza con isolamento
RS1 RS1
4 8 4 8
AF AF Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 83
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
