P. 38

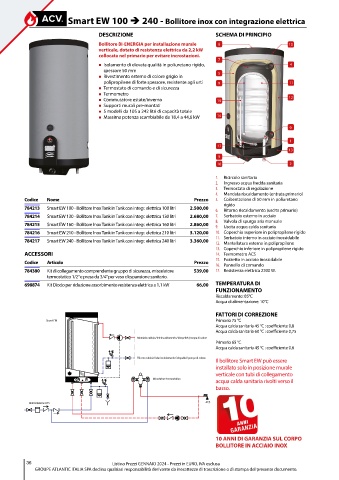

Smart EW 100 è 240 - Bollitore inox con integrazione elettrica
DESCRIZIONE SCHEMA DI PRINCIPIO
Bollitore BI-ENERGIA per installazione murale 8 10
verticale, dotato di resistenza elettrica da 2,2 kW
collocata nel primario per evitare incrostazioni.
7
Isolamento di elevata qualità in poliuretano rigido, 4
spessore 50 mm
Rivestimento esterno di colore grigio in 5
polipropilene di forte spessore, resistente agli urti 9 11
Termostato di comando e di sicurezza
Termometro
Commutatore estate/inverno 15 12
Supporti murali pre-montati
5 modelli da 105 a 242 litri di capacità totale
Massima potenza scambiabile da 18,4 a 44,6 kW 14
6
1
17
13
3
16 2
1. Ricircolo sanitario
2. Ingresso acqua fredda sanitaria
3. Termostato di regolazione
4. Mandata riscaldamento (entrata primario)
Codice Nome Prezzo 5. Coibentazione di 50 mm in poliuretano
rigido
784213 Smart EW 100 - Bollitore Inox Tank in Tank con integr. elettrica 100 litri 2.500,00 6. Ritorno riscaldamento (uscita primario)
784214 Smart EW 130 - Bollitore Inox Tank in Tank con integr. elettrica 130 litri 2.680,00 7. Serbatoio esterno in acciaio
8. Valvola di spurgo aria manuale
784215 Smart EW 160 - Bollitore Inox Tank in Tank con integr. elettrica 160 litri 2.860,00 9. Uscita acqua calda sanitaria
784216 Smart EW 210 - Bollitore Inox Tank in Tank con integr. elettrica 210 litri 3.120,00 10. Coperchio superiore in polipropilene rigido
11. Serbatoio interno in acciaio inossidabile
784217 Smart EW 240 - Bollitore Inox Tank in Tank con integr. elettrica 240 litri 3.360,00 12. Mantellatura esterna in polipropilene
13. Coperchio inferiore in polipropilene rigido
ACCESSORI 14. Termometro ACS
15. Pozzetto in acciaio inossidabile
Codice Articolo Prezzo
16. Pannello di comando
784380 Kit di collegamento comprendente gruppo di sicurezza, miscelatore 539,00 17. Resistenza elettrica 2200 W.
termostatico 1/2” e presa da 3/4” per vaso d’espansione sanitario.
698874 Kit Diodo per riduzione assorbimento resistenza elettrica a 1,1 kW 66,00 TEMPERATURA DI
FUNZIONAMENTO
Riscaldamento: 85°C
Acqua di alimentazione: 10°C
FATTORI DI CORREZIONE
Primario 75 °C
Acqua calda sanitaria 45 °C : coefficiente 0,8
Acqua calda sanitaria 60 °C : coefficiente 0,75
Primario 65 °C
Acqua calda sanitaria 45 °C : coefficiente 0,6
Il bollitore Smart EW può essere
installato solo in posizione murale
verticale con tubi di collegamento
acqua calda sanitaria rivolti verso il
basso.
10 ANNI DI GARANZIA SUL CORPO
BOLLITORE IN ACCIAIO INOX
