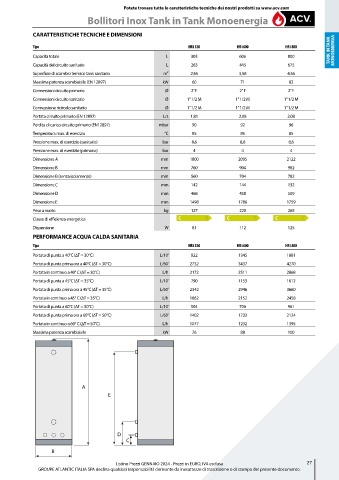

Page 29 - ACV - LISTINO ACS 2024

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Bollitori Inox Tank in Tank Monoenergia

CARATTERISTICHE TECNICHE E DIMENSIONI
TANK IN TANK MONOENERGIA
Tipo HR i 320 HR i 600 HR i 800
Capacità totale L 303 606 800
Capacità del circuito sanitario L 263 445 675
Superficie di scambio termico tank sanitario m² 2,65 3,58 4,56
Massima potenza scambiabile (EN 12897) kW 60 71 82
Connessioni circuito primario Ø 2” F 2” F 2” F
Connessioni circuito sanitario Ø 1” 1/2 M 1” 1/2 M 1” 1/2 M
Connessione ricircolo sanitario Ø 1” 1/2 M 1” 1/2 M 1” 1/2 M
Portata circuito primario (EN 12897) L/s 1,81 2,08 2,08
Perdita di carico circuito primario (EN12897) mbar 90 92 96
Temperatura max. di esercizio °C 85 85 85
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 4 4 4
Dimensione A mm 1800 2095 2122
Dimensione B mm 760 904 982
Dimensione B (senza isolamento) mm 560 704 782
Dimensione C mm 142 144 132
Dimensione D mm 468 458 509
Dimensione E mm 1498 1786 1759
Peso a vuoto kg 127 220 265
Classe di efficienza energetica C C C
Dispersione W 81 112 125
PERFORMANCE ACQUA CALDA SANITARIA
Tipo HR i 320 HR i 600 HR i 800
Portata di punta a 40°C (∆T = 30°C) L/10’ 922 1345 1881
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 2732 3437 4270
Portata in continuo a 40° C (∆T = 30°C) L/h 2172 2511 2868
Portata di punta a 45°C (∆T = 35°C) L/10’ 790 1153 1612
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 2342 2946 3660
Portata in continuo a 45° C (∆T = 35°C) L/h 1862 2152 2458
Portata di punta a 60°C (∆T = 50°C) L/10’ 504 706 961
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 1402 1733 2124
Portata in continuo a 60° C (∆T = 50°C) L/h 1077 1232 1395
Massima potenza scambiabile kW 76 88 100

A
E

D
C
B

Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 27
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
