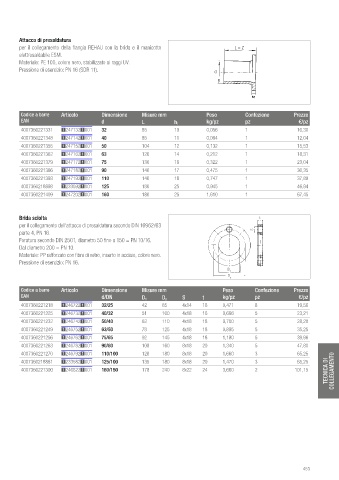

Page 452 - REHAU - LISTINO 2020

Attacco di presaldatura
per il collegamento della flangia REHAU con la brida e il manicotto L = Z
elettrosaldabile ESM.
Materiale: PE 100, colore nero, stabilizzato ai raggi UV.
Pressione di esercizio: PN 16 (SDR 11). d

Codice a barre Articolo Dimensione Misure mm Peso Confezione Prezzo
EAN d L h 1 kg/pz pz €/pz
4007360221331 12471321001 32 85 10 0,056 1 10,30
4007360221348 12471421001 40 85 11 0,084 1 12,04
4007360221355 12471521001 50 104 12 0,132 1 15,53
4007360221362 12471621001 63 120 14 0,212 1 18,31
4007360221379 12471721001 75 130 16 0,322 1 23,04
4007360221386 12471821001 90 140 17 0,475 1 30,35
4007360221393 12471921001 110 140 18 0,747 1 37,89
4007360218898 12335921001 125 180 25 0,945 1 46,94
4007360221409 12472021001 160 180 25 1,610 1 67,45

Brida sciolta t
per il collegamento dell’attacco di presaldatura secondo DIN 16962/63
S
parte 4, PN 16.
Foratura secondo DIN 2501, diametro 50 fino a 150 = PN 10/16.
Dal diametro 200 = PN 10.
Materiale: PP rafforzato con fibre di vetro, inserto in acciaio, colore nero.
Pressione di esercizio: PN 16.
D
1
D
p
Codice a barre Articolo Dimensione Misure mm Peso Confezione Prezzo
EAN d/DN D 1 D p S t kg/pz pz €/pz
4007360221218 12467221001 32/25 42 85 4x14 16 0,471 8 19,56
4007360221225 12467321001 40/32 51 100 4x18 16 0,696 5 23,21
4007360221232 12467421001 50/40 62 110 4x18 18 0,700 5 28,28
4007360221249 12467521001 63/50 78 125 4x18 18 0,895 5 35,25
4007360221256 12467621001 75/65 92 145 4x18 18 1,180 5 39,96
4007360221263 12467821001 90/80 108 160 8x18 20 1,340 5 47,80
4007360221270 12467921001 110/100 128 180 8x18 20 1,660 3 65,25
TECNICA DI COLLEGAMENTO
4007360218881 12335821001 125/100 135 180 8x18 20 1,470 3 65,25
4007360221300 12468221001 160/150 178 240 8x22 24 3,660 2 101,15

453
