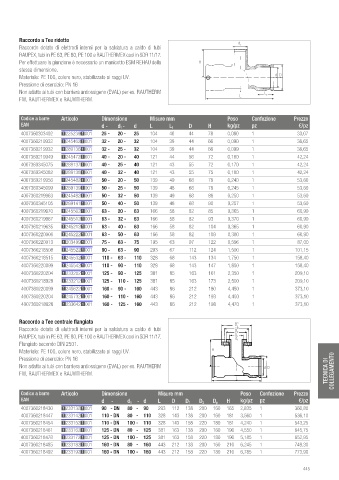

Page 444 - REHAU - LISTINO 2020

Raccordo a Tee ridotto
d 1
Raccordo dotato di elettrodi interni per la saldatura a caldo di tubi
RAUPEX, tubi in PE 63, PE 80, PE 100 e RAUTHERMEX cool in SDR 11/17.
Per effettuare la giunzione è necessario un manicotto ESM REHAU della H
stessa dimensione.
d D
Materiale: PE 100, colore nero, stabilizzato ai raggi UV.
Pressione di esercizio: PN 16
Non adatto ai tubi con barriera antiossigeno (EVAL) per es. RAUTHERM L
L 1
FW, RAUTHERMEX e RAUVITHERM.

Codice a barre Articolo Dimensione Misure mm Peso Confezione Prezzo
EAN d - d 1 - d L L 1 D H kg/pz pz €/pz
4007360303402 12252391001 25 - 20 - 25 104 40 44 78 0,080 1 33,07
4007360219932 12454621001 32 - 20 - 32 104 39 44 66 0,090 1 36,65
4007360219932 12891361001 32 - 25 - 32 104 39 44 66 0,099 1 36,65
4007360219949 12454721001 40 - 20 - 40 121 44 56 72 0,160 1 42,24
4007360345075 12891371001 40 - 25 - 40 121 43 55 72 0,170 1 42,24
4007360345082 12891381001 40 - 32 - 40 121 43 55 75 0,180 1 42,24
4007360219956 12454821001 50 - 20 - 50 139 49 68 78 0,240 1 53,60
4007360345099 12891391001 50 - 25 - 50 139 48 68 78 0,245 1 53,60
4007360219963 12454921001 50 - 32 - 50 139 49 68 86 0,250 1 53,60
4007360345105 12891411001 50 - 40 - 50 139 48 68 90 0,257 1 53,60
4007360219970 12455021001 63 - 20 - 63 166 58 82 85 0,365 1 60,90
4007360219987 12455121001 63 - 32 - 63 166 58 82 93 0,370 1 60,90
4007360219635 12452121001 63 - 40 - 63 166 58 82 104 0,365 1 60,90
4007360220006 12452221001 63 - 50 - 63 166 58 82 109 0,380 1 60,90
4007360220013 12034091001 75 - 63 - 75 195 63 97 122 0,596 1 87,00
4007360218508 12455221001 90 - 63 - 90 293 67 112 124 1,500 1 101,15
4007360218515 12455321001 110 - 63 - 110 328 68 143 134 1,750 1 158,40
4007360220099 12455421001 110 - 90 - 110 328 68 143 147 1,850 1 158,40
4007360220204 12332021001 125 - 90 - 125 381 85 163 161 2,350 1 209,10
4007360218928 12332121001 125 - 110 - 125 381 85 163 173 2,500 1 209,10
4007360220099 12456221001 160 - 90 - 160 443 86 212 180 4,450 1 373,10
4007360220204 12457321001 160 - 110 - 160 443 86 212 193 4,450 1 373,10
4007360218928 12336421001 160 - 125 - 160 443 86 212 198 4,470 1 373,10

Raccordo a Tee centrale flangiato
D 2
Raccordo dotato di elettrodi interni per la saldatura a caldo di tubi D p
RAUPEX, tubi in PE 63, PE 80, PE 100 e RAUTHERMEX cool in SDR 11/17. D p D 1
d 1
Flangiato secondo DIN 2501.
Materiale: PE 100, colore nero, stabilizzato ai raggi UV. H
Pressione di esercizio: PN 16
Non adatto ai tubi con barriera antiossigeno (EVAL) per es. RAUTHERM d D
FW, RAUTHERMEX e RAUVITHERM. TECNICA DI COLLEGAMENTO
L

Codice a barre Articolo Dimensione Misure mm Peso Confezione Prezzo
EAN d - d 1 -d L D D 1 D 2 D p H kg/pz pz €/pz
4007360218430 12331321001 90 - DN 80 - 90 293 112 138 200 160 165 2,835 1 360,80
4007360218447 12331421001 110 - DN 80 - 110 328 143 138 200 160 181 3,560 1 536,10
4007360218454 12331521001 110 - DN 100 - 110 328 143 158 220 180 181 4,240 1 543,25
4007360218461 12331621001 125 - DN 80 - 125 381 163 138 200 160 190 4,550 1 645,75
4007360218478 12331721001 125 - DN 100 - 125 381 163 158 220 180 190 5,185 1 652,95
4007360218485 12331821001 160 - DN 80 - 160 443 212 138 200 160 210 6,245 1 749,30
4007360218492 12331921001 160 - DN 100 - 160 443 212 158 220 180 210 6,785 1 773,90

445
